Упражнение 2. Продолжение недоводов

Недоводы — это объекты, которые попадают в указанный радиус допуска, но не соединяются. Недоводы могут возникнуть в результате неточной оцифровки или преобразования отсканированных данных. Используйте операцию очистки "Продолжать недоводы", чтобы найти и исправить недоводы.

Если это возможно, один объект удлиняется до пересечения с другим. При этом сохраняется направление, и выполняется привязка к точке на объекте. Если узла нет, он создается в точке пересечения.

Два объекта, проходящие на расстоянии указанного допуска, соединяются, если при этом не меняется их направление. Если в этой точке нет узла, он создается при выполнении операции.

Учебный видеоролик

При наличии подключения к сети Интернет просмотрите видеоролик, чтобы подробнее узнать об очистке карты для продолжения недоводов. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика.

Прим.:

В этом упражнении используется файл Street_Centerlines.dwg, который использовался в разделе Упражнение 1. Удаление повторяющихся объектов.

Для продолжения недоводов

1. Если файл Street_Centerlines.dwg уже закрыт, откройте его еще раз.
2. Выберите вкладку "Сервис"панель "Редактирование карты" "Очистка". найти

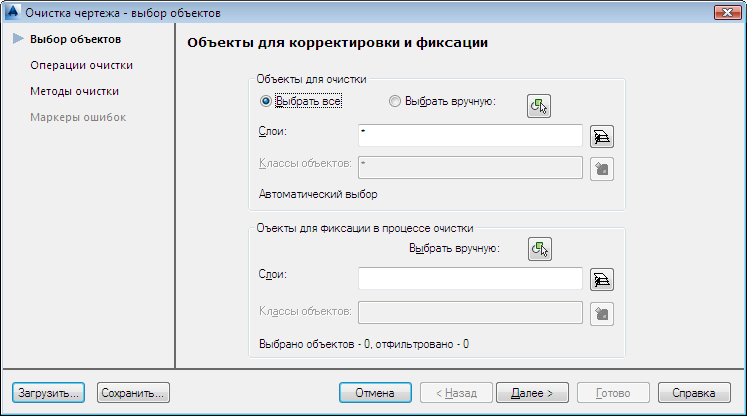

3. В диалоговом окне "Очистка чертежа — выбор объектов" выполните следующие действия.
   • В области "Объекты для очистки" щелкните "Выбрать все".
   • Убедитесь, что в поле "Слои" есть звездочка (*).
   • Нажмите "Далее".


     Укажите все объекты для очистки.

4. В диалоговом окне "Очистка чертежа — выбор операций" выполните следующие действия.
   • Выберите операцию "Продолжать недоводы" и щелкните "Добавить".
   • В списке "Выбранные действия" выберите "Продолжать недоводы" и введите 10 в поле "Допуск".
   • В разделе "Параметры" выберите "Интерактивно", чтобы просмотреть все ошибки одну за другой.
   • Нажмите "Далее".
5. В диалоговом окне "Очистка чертежа — методы очистки" выполните следующие действия.
   • В области "Метод очистки" выберите "Изменить исходные объекты".
   • Нажмите кнопку Finish (Готово).
6. В диалоговом окне «Ошибки очистки чертежа» выделено «Продолжать недоводы». Действуйте следующим образом:
   • Разверните элемент "Продолжать недоводы", чтобы узнать число коротких объектов.
   • Оставив элемент "Продолжать недоводы" выделенным, щелкните "Пометить все", чтобы маркерами были отмечены все обнаруженные короткие объекты.


     Ошибки не исправляются, а помечаются. Их можно будет найти позже для тщательного рассмотрения.

7. Внутри диалогового окна "Ошибки очистки чертежа", чтобы изучить ошибки, не прерывая интерактивный процесс очистки чертежа. Действуйте следующим образом:
   • Щелкните "Ошибка 1 из 2".
   • Снимите флажок "Автозумирование".
   • В поле "Зум. %" введите большое значение, например 400. Нажмите кнопку "Зумировать".
   • Нажмите кнопку "Следующая", чтобы зумировать ошибку 2 из 2.
   • По завершении просмотра ошибок восстановите значение 100 в поле "Зум. %".
   • Нажмите кнопку "Зумировать".
   • Снова установите флажок "Автозумирование".

   Зумирование помогает увидеть отдаленные маркеры.

8. Закройте диалоговое окно "Очистка чертежа" и сохраните чертеж.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Использование профилей очистки (не обязательно).
