Упражнение 1. Создание текстового слоя

Слой текста создается на вкладке «Диспетчер отображения» почти так же, как слой чертежа.

Прим.:

В этом упражнении используется карта, измененная в разделе Урок 2. Добавление меток к элементам.

Создание слоя текста

1. Откройте карту, измененную и сохраненную в предыдущем уроке.

   Она была сохранена под новым именем с помощью команды «Сохранить как».

2. На панели задач выберите вкладку «Диспетчер отображения», если она еще не открыта.
3. Выберите в Диспетчере отображения команду ДанныеНовый текстовый слой.

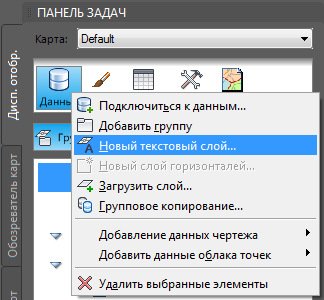

   Создайте слой текста в Диспетчере отображения.

4. В диалоговом окне «Выбор файла пространственной базы данных» введите имя и расположение файла SDF, в котором будет сохраняться информация о слое. Нажмите кнопку Сохранить.

   Присвойте слою текста название «Центр Реддинга».

5. В диалоговом окне «Выбор системы координат» задайте для слоя систему координат CA-I. Нажмите кнопку «ОК».

   Новый слой текста добавлен на вкладку «Диспетчер отображения». По умолчанию слой называется «Аннотация».

6. Чтобы переименовать слой, выберите его и щелкните текущее имя. Введите новое имя, например «Центр Реддинга».

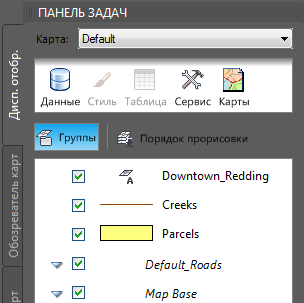

   Присвойте слою текста новое имя.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Определение стиля для слоя текста.
