Упражнение 1. Классификация объектов сигналов

Сначала нужно классифицировать объекты в чертеже Classify_Signals.

Прим.:

В этом упражнении используется файл Classify_Signals.dwg, открытие которого рассматривалось в разделе Упражнение 3. Добавление классов объектов в файл определения.

Классификация объектов сигналов

  1. Если чертеж Classify_Signals еще не открыт в AutoCAD Map 3D, сделайте это сейчас.
  2. Выберите последовательно вкладку "Создание"панель "Объект чертежа""Выбрать неклассифицированные". найти

    Выберите неклассифицированные объекты, которые можно добавить в класс объектов .

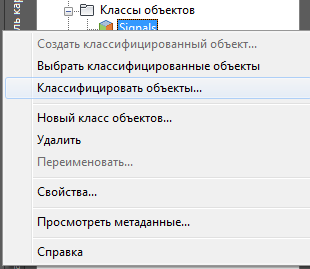

  3. Правой кнопкой щелкните класс объектов "Сигналы" на вкладке "Обозреватель карт" панели задач и выберите команду "Классифицировать объекты".

    Классифицируйте выбранные объекты, если они соответствуют критериям отнесения к классу объектов.

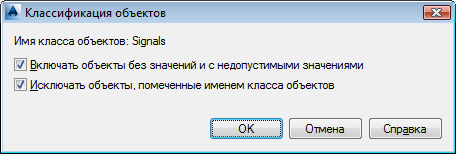

  4. В диалоговом окне "Классификация объектов" оставьте оба флажка и нажмите кнопку "ОК".
  5. Чтобы проверить правильность классификации объектов, нажмите клавишу Esc, чтобы снять выделение. В обозревателе карт на панели задач щелкните класс объектов "Сигналы" правой кнопкой мыши и выберите команду "Выбрать классифицированные объекты".

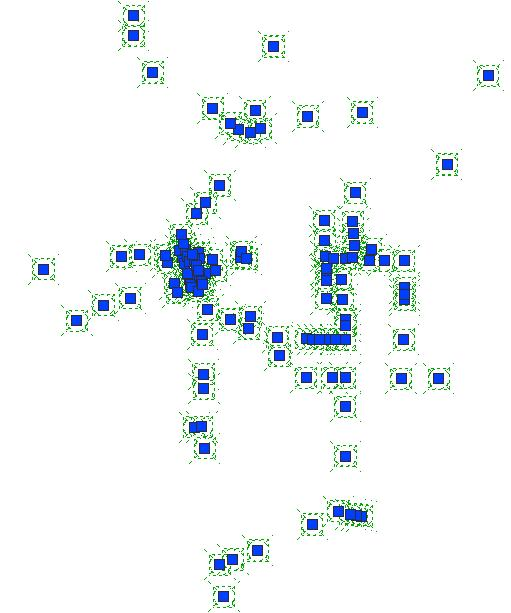

    Все сигналы выделены.

  6. Снова нажмите клавишу Esc, чтобы снять выделение, а затем щелчком выберите один сигнал.
  7. Щелкните выбранный сигнал правой кнопкой и выберите "Свойства".

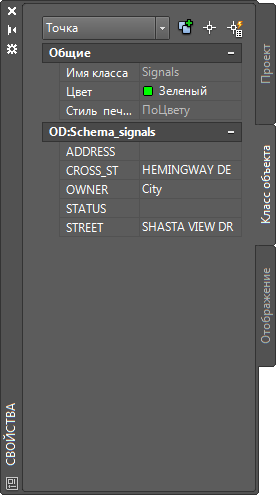

  8. На палитре "Свойства" выберите вкладку "Класс объектов" и просмотрите свойства.

    Изучите свойства участников класса объектов "Сигналы".

  9. Сохраните и закройте файл Classify_Signals.dwg.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Классификация дорог и земельных участков.
