Упражнение 2. Подрезка изображения

В этом упражнении нужно изменить ширину полилинии, обозначающей границы города. Границы города стали на чертеже более заметными. После этого нужно подрезать изображение так, чтобы отображался прямоугольник, обрамляющий город.

Учебный видеоролик

При наличии подключения к сети Интернет просмотрите видеоролик, чтобы подробнее узнать о подрезке растрового изображения. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика.

Прим.:

В этом упражнении используется карта CITY.dwg, которая применялась в разделе Упражнение 1. Регулировка яркости, контрастности и слияния с фоном.

Изменение ширины полилинии

1. Если файл CITY.dwg уже закрыт, откройте его еще раз.
2. Наведите курсор на границы города.


   Границы города обозначены зеленой полилинией.

   Используйте команды зумирования на вкладке "Вид" для уменьшения масштаба в целях поиска зеленой полилинии. После этого увеличьте масштаб изображения для выбора этой линии.

3. Щелкните полилинию, чтобы выбрать ее.

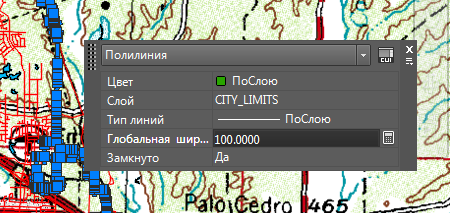

   Если не видна панель "Быстрые свойства", щелкните мышью в любом месте чертежа и выберите "Быстрые свойства" из контекстного меню.

4. Выберите значение в поле "Тип линий", введите 100 и нажмите клавишу Enter.

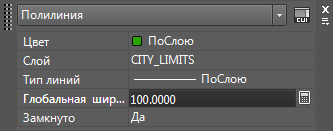

   В окне "Быстрые свойства" можно изменять значения.

5. Нажмите клавишу Esc, чтобы закрыть окно "Быстрые свойства".

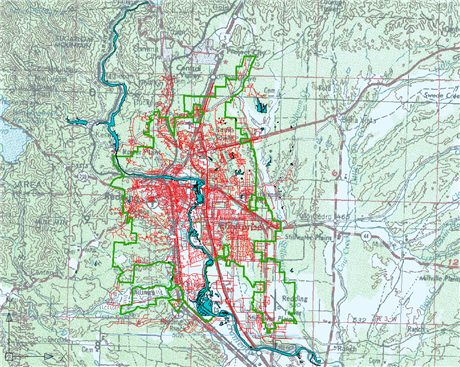

   Теперь полилиния на чертеже имеет новую ширину.

6. Нажмите кнопку Сохранить.

Подрезка изображения

1. Уменьшите изображение, чтобы стала видна зеленая полилиния и правая кромка растрового изображения.
2. Нажмите клавишу Shift и, удерживая ее, щелкните по кромке изображения, чтобы выделить его.


   Удерживая клавишу Shift, щелкните по кромке изображения, чтобы выделить его.

3. Щелкните изображение правой кнопкой мыши и выберите команду ИзображениеПодрезка.
4. Чтобы подрезать изображение, выполните следующие действия.
   • В окне запроса щелкните элемент "Новый контур".
   • Щелкните мышью, чтобы задать начальную точку контура в верхнем левом углу за пределами города.
   • Щелкните мышью, чтобы указать противоположный угол контура внизу справа за пределами города.

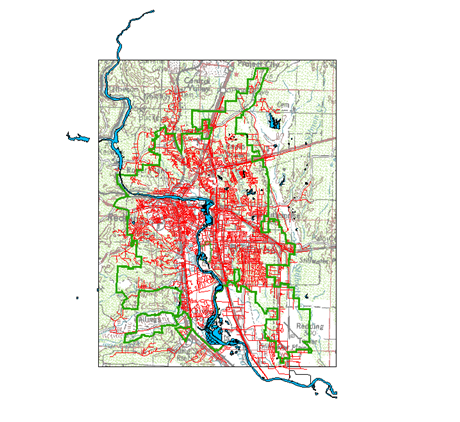

     Растровое изображение подрезается по заданному контуру. Видна только та часть изображения, которая находится внутри заданного контура.

5. Нажмите кнопку Сохранить.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Добавление растрового изображения в слой вкладки "Диспетчер отображения".
