Упражнение 2. Подключение файла чертежа

С помощью вкладки "Диспетчер отображения" можно подключить к карте файл чертежа AutoCAD.

Прим.:

В этом упражнении используется карта build_map1.dwg, которая была создана в предыдущем упражнении.

Учебный видеоролик

При наличии подключения к сети Интернет нажмите кнопку со стрелкой на рисунке для просмотра инструкций по присоединению чертежа AutoCAD к карте. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика.

Подключение файла чертежа AutoCAD

1. Если это еще не выполнено, скопируйте примеры файлов в папку "Мои документы".
   Прим.:

   Местоположение папки Мои документыможет различаться в зависимости от установленной операционной системы. В Microsoft Windows XP она обычно расположена в папке C:\MyDocuments. В Microsoft Vista этот путь может бытьC:\Documents and Settings\Administrator\Мои документы\Map 3D Tutorials.

2. В файле build_map1.dwg на ленте, расположенной в верхней части окна приложения, выберите ГлавнаяДанныеПодключить.

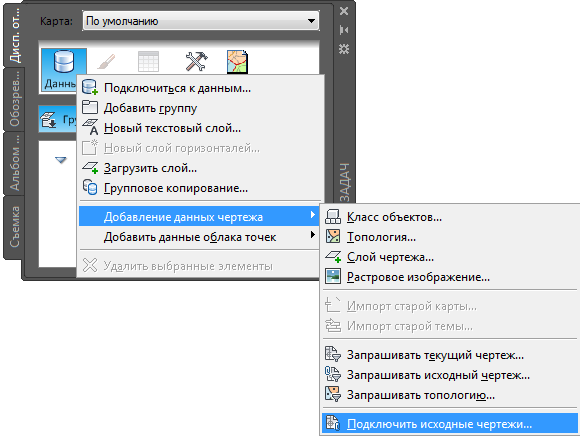

   Подключить файл чертежа можно также на вкладке «Диспетчер отображения».

3. В диалоговом окне Определить/изменить набор чертежей выберите Подключить.
4. Перейдите к папке, расположенной в папке Мои документы, в которую были скопированы файлы образца, и выберите Counties.dwg.
5. Выберите Добавить и нажмите кнопку OK.
6. В диалоговом окне Определить/изменить набор чертежей нажмитеОК для подключения файла чертежа к карте.

   При подключении чертежа он не отображается в списке Диспетчера отображения и не появляется на карте. Однако он отображается в списке в обозревателе карт на панели задач в разделе "Текущий чертеж".

   С помощью запроса добавляйте объекты чертежа на карту, как объясняется в следующем упражнении.

7. Сохраните файл. Выберите Сохранить какЧертеж AutoCAD.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Запрос данных из чертежа.
