Упражнение 4. Сравнение двух слоев земельных участков

Удалите отфильтрованный слой земляного участка и подсоединитесь к исходному и отфильтрованному земляным участкам как отдельным слоям.

Прим.:

В этом упражнении используется карта AnalyzeMap1.dwg, которая была создана и изменена в предыдущих упражнениях.

Сравнение двух слоев земельных участков

  1. На вкладке "Диспетчер отображения" щелкните нажмите правой кнопкой слой земельных участков и выберите "Удалить слой".
  2. Выберите последовательно вкладку "Главная"панель "Данные""Подключить".
  3. В окне "Подключение данных" подключите только что созданный файл SDF, который содержит участки только из зоны строительства. Добавьте эти данные на карту.

    Не закрывайте окно "Подключение данных", но переместите его в сторону, чтобы можно было видеть панель задач.

  4. На вкладке "Диспетчер отображения" выберите новый слой земельных участков и щелкните его имя. Введите новое имя, например ConstructionParcels (Участки строительства).
  5. В окне "Подключение данных" подключите файл, содержащий исходный набор участков. Добавьте эти данные на карту и закройте окно "Подключение данных".

    Новый слой будет называться "Участки" на вкладке "Диспетчер отображения".

Сравнение слоев с помощью стилей

Для двух слоев можно определить разные стили и использовать эффект прозрачности, чтобы сравнить их.

Прим.:

Также для сравнения двух слоев можно использовать наложение. Пример наложения см. в разделе Урок 4. Выполнение анализа зоны затопления (в следующем уроке).

Сравнение двух слоев с помощью стилей

  1. На вкладке "Диспетчер отображения" щелкните правой кнопкой исходный слой участков ("Участки") и выберите "Изменить стиль отображения".
  2. В редакторе стилей установите для элемента заливки этого слоя участка уровень прозрачности 75 и светло-зеленый цвет. Не закрывайте Редактор стилей.
  3. Щелкните слой участков зоны строительства (ConstructionParcels).
  4. В редакторе стилей установите для этого слоя уровень прозрачности 255 и коричневый цвет. Закройте Редактор стилей.
  5. На вкладке "Диспетчер отображения" снова покажите растровое изображение поверхности, установив флажок для него и для слоя горизонталей.
  6. В Диспетчере отображения снимите флажок слоя буфера.
  7. В Диспетчере отображения нажмите «Порядок прорисовки».

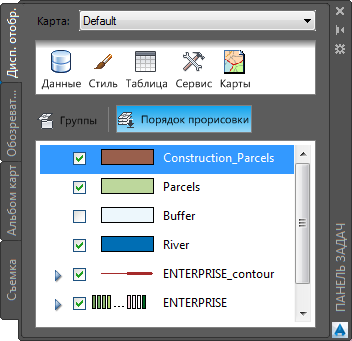

  8. Убедитесь, что порядок прорисовки выглядит следующим образом:

    Используйте кнопку «Порядок прорисовки» для изменения порядка наложения слоев.

Этап работы

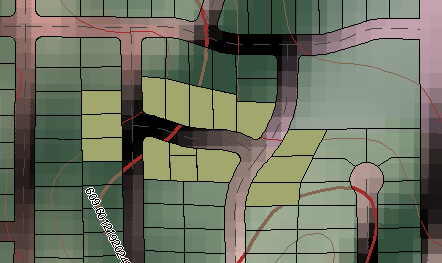

Теперь на карте отображается растровое изображение, на которое наложены дороги, исходный слой земельного участка и земельные участки в зоне строительства.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 5. Экспорт данных в файл CSV для использования в отчете.
