Упражнение 2. Редактирование классифицированных объектов

С помощью классов объектов можно быстро выбрать все объекты класса и изменить их свойства. При этом меняется не само описание класса объекта, а только свойства объектов в этом классе .

Прим.:

В этом упражнении используется карта, созданная в разделе Упражнение 1. Создание объектов с помощью классов объектов.

Изменение цвета классифицированных участков

  1. Если файл ObjectClass.dwg, созданный ранее, уже закрыт, откройте его. Выберите ОткрытьЧертеж.
  2. В обозревателе карт на панели задач правой кнопкой мыши щелкните имя класса объектов "Участки".
  3. Выберите Выбрать классифицированные объекты.

    Выбраны все объекты, относящиеся к классу "Участки".

  4. Щелкните правой кнопкой любой из выделенных объектов и нажмите "Свойства".
  5. На палитре "Свойства" щелкните в поле "Цвет заполнения для штриховки" (в области "Штриховка" на вкладке "Дизайн") и выберите другой цвет.

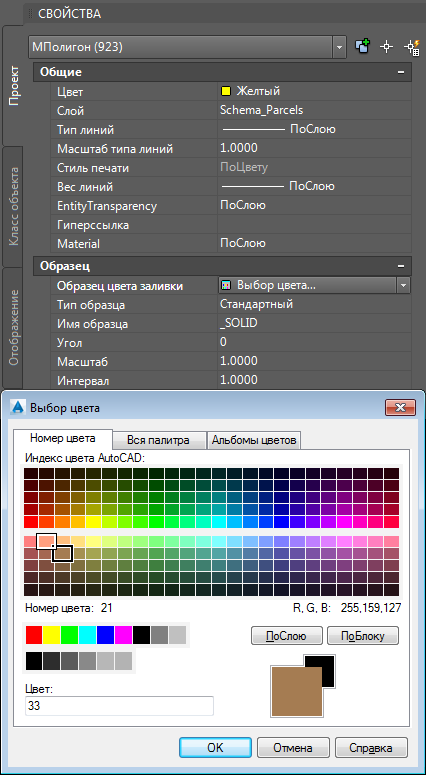

    Измените цвет заполнения для всех объектов в классе "Участки" с помощью палитры "Свойства".

  6. Когда появится запрос на сохранение изменений в наборе сохранения, нажмите кнопку "Да", чтобы изменить цвет участков в исходном файле. Нажмите кнопку "Нет", чтобы изменить ее только в текущей карте.
  7. Сохраните карту.

Этап работы

Объекты созданы и отредактированы с помощью описаний классов объектов.

Для продолжения работы с этим учебным пособием перейдите к разделу Урок 6. Создание метаданных для классифицированного чертежа.
