Упражнение 1. Создание объектов с помощью классов объектов

При создании объекта с помощью классификации он наследует основные свойства своего класса объектов со значениями по умолчанию. При необходимости эти значения можно изменить.

Когда объекты запрашиваются на карту из файла DWG, все данные о стиле теряются. Так как точки не стилизованы, их невозможно увидеть на новой карте. Чтобы увидеть точки сигналов, назначьте карте стиль точек.

Как только сигналы появятся на карте, можно создать сигнал с помощью класса объектов "Сигналы".

Прим.: В этом упражнении используется карта, созданная в разделе Упражнение 1. Создание карты.

Назначение карте стиля точек

  1. Если файл ObjectClass.dwg, созданный в предыдущем упражнении, уже закрыт, откройте его. Выберите ОткрытьЧертеж.
  2. Для назначения стиля точки введите в командную строку ddptype и нажмите клавишу Enter.
  3. В диалоговом окне "Определение стиля точки" выберите любой стиль точки во второй строке. Можно использовать параметры размера точки по умолчанию.

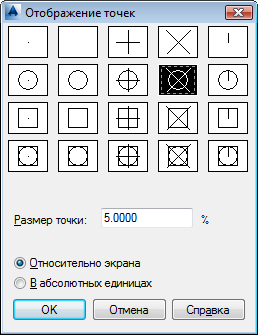

    Выберите стиль точки для сигналов.

  4. Нажмите ОК.

Создание объекта класса "Сигналы"

  1. Зумируйте карту, пока сигналы не станут хорошо видны.
  2. На вкладке "Обозреватель карт" на панели задач правой кнопкой щелкните класс объектов "Сигналы" и выберите "Создать классифицированный объект".

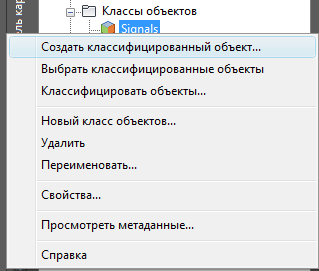

    Правой кнопкой щелкните соответствующий класс объектов, чтобы создать объект этого класса.

  3. Щелкните нужное место на карте, чтобы добавить туда точку.
  4. Нажмите клавишу Esc, чтобы завершить операцию создания.
  5. Чтобы ввести свойства для нового объекта класса "Сигналы", выберите точку, щелкните ее правой кнопкой и выберите "Свойства".

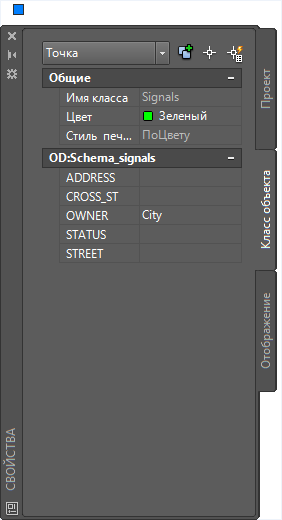

    На палитре "Свойства" просмотрите или измените свойства для нового объекта.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Редактирование классифицированных объектов.
