Команды редактирования топологии используются для внесения изменений в топологию без нарушения ее целостности. Если для редактирования топологии использовать команды редактирования объектов, такие как "СТЕРЕТЬ" или "РАСТЯНУТЬ", могут быть утеряны важные данные. Для восстановления топологии, отредактированной с помощью данных команд, используется команда меню Обновить.

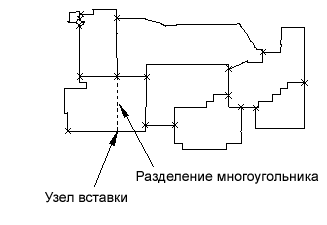

Редакция полигональной топологии, приведенной в примере, состояла из добавления узла, а затем – деления полигона с помощью связи.
Для редактирования топологии данные и геометрия топологии должны быть загружены в текущий чертеж. Одновременно можно редактировать только одну топологию, и редактирование одной топологии несколькими пользователями не допускается. При загрузке топологии процедура контроля проверяет ее неразрывность. Эта процедура имеет дело только с данными топологии, а не с геометрией. Происходит регистрация всех незавершенных объектов, так как регистрации подлежат только завершенные объекты.
Для добавления или вставки в топологию объектов текущим чертежом должен быть тот, в котором топология была создана. Если топология создавалась в исходном чертеже, для добавления объектов к топологии необходимо открыть именно тот чертеж. Слой, содержащий объекты топологии, следует сделать текущим, чтобы у новых объектов были такие же свойства, что и у объектов, уже присутствующих в топологии.
Если топологию редактируют, а затем используют команду "Отменить", измененная геометрия восстанавливается до своего прежнего состояния, но измененная топология остается текущей. Для продолжения редактирования топологии ее необходимо загрузить и выгрузить. Это относится ко всем функциям топологии.
Редактирование топологий из нескольких чертежей
Для редактирования топологии, распределенной на несколько чертежей, необходимо редактировать ее в том чертеже, в котором она была создана. Другие чертежи будут подключены к данному чертежу. Вначале запросите топологию в чертеж, затем выгрузите топологию из исходных чертежей и получите топологию в текущий чертеж. Можно редактировать часть топологии, запросив только нужную часть, однако команды редактирования топологии не позволят редактировать сегменты топологии или незавершенную топологию.
Самый безопасный вариант – использовать запрос для получения всей топологии. Однако если топология крупная, это может снизить производительность. При работе с крупными топологиями запрашивайте область, которая требует редактирования, плюс достаточную по размерам зону вокруг нее, которая бы позволила гарантировать завершенность редактируемых объектов.
Редактирование сетевой топологии
Для редактирования сетевой топологии, например добавления новой трубы к водопроводной сети, можно добавить узлы и связи к существующей сетевой топологии, а затем обновить топологию, чтобы учесть новые трубы.
Прежде чем редактировать объект топологии, удостоверьтесь, что слой, содержащий объекты топологии, является текущим.
