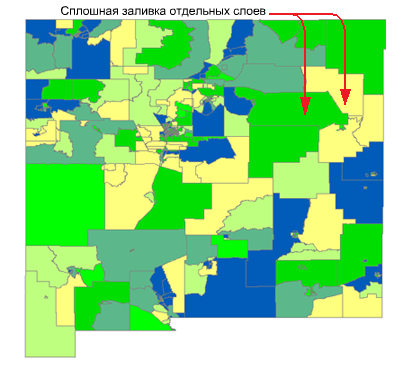

Можно произвести заливку замкнутых полилиний на чертеже сплошным тоном или образцом штриховки. Можно использовать один цвет для показа округов с населением, превышающим 10000 чел., и другой цвет для показа округов, население которых менее 10000.
Заливка замкнутых полилиний
Команда ADEFILLPOLYG всегда создает объект штриховки со стилем штриховки "сплошная заливка".
Можно для заливки замкнутых полилиний использовать и команду "КШТРИХ". Для заливки полигонов используйте команду MPFILL.
Если производится перемещение замкнутых полилиний, залитых с помощью ADEFILLPOLYG, необходимо перенести и объект штриховки. AutoCAD Map 3D рассматривает замкнутую полилинию и объект штриховки как отдельные объекты.
Для автоматического заполнения полилиний образцами штриховки или сплошной заливкой при выполнении запросов используйте функцию "Со сменой свойств" в диалоговом окне "Сформировать запрос".
Если на вкладке "Запрос" в диалоговом окне "Параметры AutoCAD Map" установлен параметр "Создавать ассоциативную штриховку", AutoCAD Map 3D создает ассоциативную штриховку для объектов штриховки, созданных с помощью команд ADEFILLPOLYG, ADEQUERY (со сменой свойств) и MAPTHEMATIC (с заливкой).
