Можно задать образец штриховки для заливки замкнутых полилиний и кругов во время процесс изменения свойства.

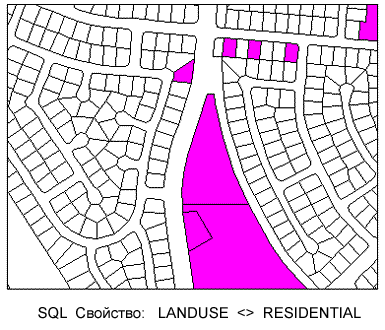

Запрашиваемые замкнутые полилинии во время запроса заполняются образцом штриховки, представляющим из себя сплошную пурпурную заливку.
Создание образца штриховки для запрошенных объектов чертежа
- На вкладке "Обозреватель карт" в области "Текущий чертеж" правой кнопкой мыши щелкните "Текущий запрос" и нажмите кнопку "Определить".
- Создать или загрузить запрос, выполняющий поиск объектов, к которым требуется добавить заливку.
- В диалоговом окне «Формирование запроса подключенных чертежей» выберите «Со сменой свойств».
- В диалоговом окне "Альтернативные свойства" выберите "Штриховка".
- В диалоговом окне "Параметры штриховки" введите имя образца и выберите образец из набора образцов штриховки или нажмите "Образец" или "Выражение" и выберите значение данных, определяющее имя штриховки (например, выберите поле в таблице данных объекта).
AutoCAD Map 3D отображает выбранный образец штриховки. Образцы штриховки ISO не отображаются.
Если образец не задан, AutoCAD Map 3D использует сплошную заливку.
- Ввести масштаб, поворот, слой и цвет для образца штриховки.
- Чтобы закрыть диалоговое окно "Параметры штриховки", нажмите "ОК".
Замкнутые полилинии и круги, извлекаемые во время запроса, заполняются выбранным образцом штриховки.
- Чтобы закрыть диалоговое окно "Изменение свойства", нажмите "ОК".
- Убедитесь, что выбран параметр "Со сменой свойств".
- Выберите в группе "Режим запроса" параметр "Рисование".
- Для поиска объектов и их изменения нажмите "Выполнить запрос".
