Использование параллельной блокировки при измерении

Использование параллельной блокировки при измерении

  1. Откройте вкладку Рецензирование, панель Измерения, раскрывающийся список Измерения
  2. Щелкните инструмент "Измерить площадь".
  3. Нажмите клавишу "L" или на панели Измерения выберите в раскрывающемся списке Блокировка пункт Параллельная .
  4. На панели "Сцена" проведите мышью над моделью и с помощью привязки к поверхности выберите поверхность. Измерение будет выполняться параллельно этой поверхности.
  5. Щелкните начальную точку линии измерения на панели "Сцена".

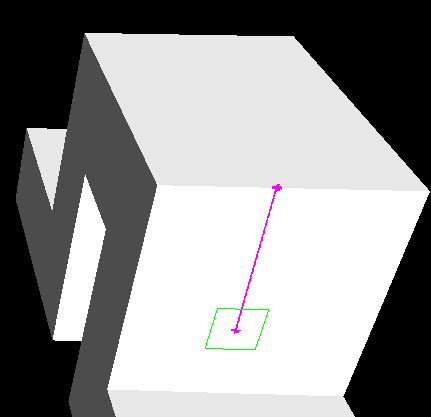

    Линия измерения отображается в виде сплошной пурпурной линии, если она параллельна поверхности в начальной точке.

  6. На панели "Сцена" щелкните конечную точку измеряемого отрезка.

    Необязательная метка размера показывает измеренное расстояние.

 Ввод команды: Нажмите клавишу L, пока выбран инструмент "Измерить".
