Команда "Блокировка" предназначена для сохранения направления, по которому производится измерение, а также для перемещения или изменения линии или области измерения.
При измерении некоторые объекты геометрии могут помешать точности измерения. Блокировка гарантирует, что измеряемая геометрия останется в неизменной позиции по отношению к первой созданной точке измерения. Например, можно заблокировать ось X или параллельное выравнивание на поверхности объекта. Линии измерения изменяют цвет в соответствии с типом блокировки. При измерении нескольких точек с помощью сочетаний клавиш можно переключаться между различными режимами блокировки.
Прим.: Типы блокировки "Ось Z", "Параллельный" и "Перпендикулярный" недоступны для 2D-листов.

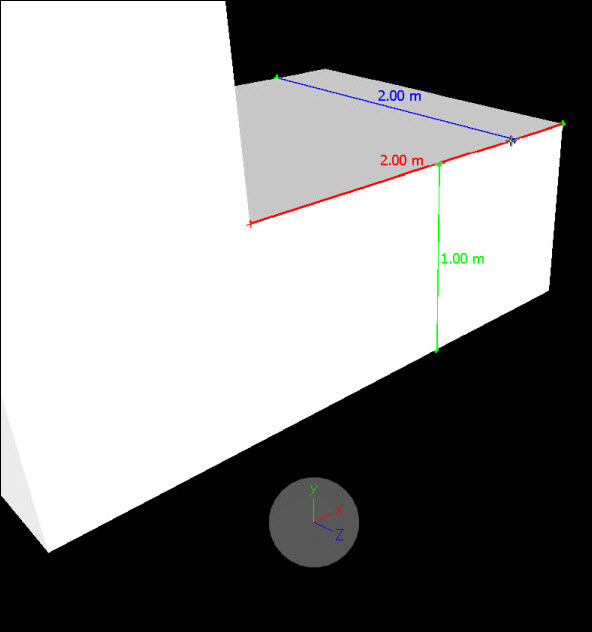

Блокировка по осям X, Y и Z
- Ось X: горизонтальная ось обозначается красной линией измерения.
- Ось Y: вертикальная ось обозначается зеленой линией измерения.
- Ось Z: глубинная ось обозначается синей линией измерения.
Прим.: При использовании 2D-листов блокируются только оси X и Y.

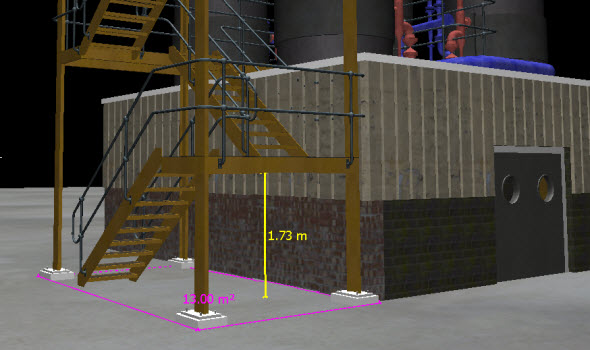

Блокировка "Перпендикулярный" и "Параллельный"
- Перпендикулярный: блокируется выравнивание перпендикулярно поверхности начальной точки. Обозначается желтой линией измерения. Перпендикулярная блокировка с инструментом "Точечное измерение" служит, например, для измерения высоты помещения.
- Параллельная: блокирует выравнивание параллельно поверхности начальной точки. Обозначается фиолетовой линией измерения. Инструмент "Измерение области" служит для измерения, например, периметра помещения.
