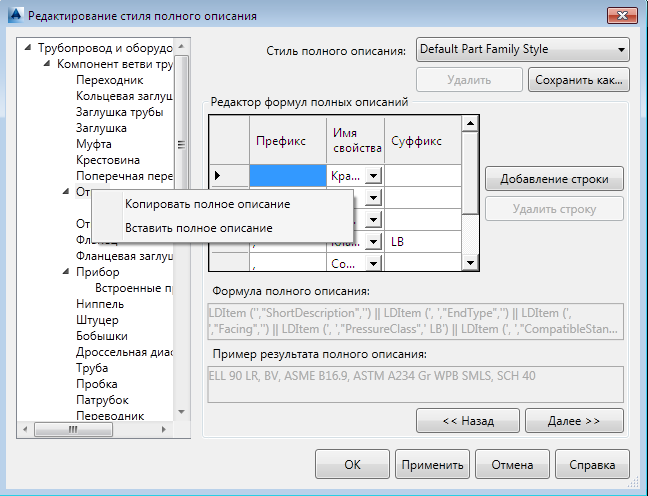

Редактирование, переопределение, изменение и сохранение формул полного описания.
Список параметров
- Дерево деталей
-
Перечисляет все детали в расширяемом иерархическом дереве. Если щелкнуть по детали правой кнопкой, можно скопировать полное описание. Если щелкнуть правой кнопкой по другой детали, можно вставить полное описание.
- Стиль полного описания
-
Перечисляет стили по умолчанию (из каталога) и созданные вами стили.
- Удалить
-
Удаление созданных вами стилей полного описания. Удалить стиль по умолчанию нельзя.
- Сохранить как
-
Сохраняет выбранный стиль полного описания в папку стилей полного описания (по умолчанию).
- Редактор формул полных описаний
-
Создание формулы для стиля полного описания.
- Префикс
-
Добавляет префикс к формуле. Введите значение строки.
- Имя свойства
-
Перечисляет свойства каталога для выбранной детали. Если в открытом миникаталоге содержатся дополнительные свойства, они перечисляются под свойствами каталога.
- Суффикс
-
Добавление суффикса к формуле. Введите значение строки.
- Добавить строку
-
Создание пустой строки внизу таблицы редактора формул.
- Удалить строку
-
Удаление строки, выбранной в таблице наложений. Для того чтобы выбрать строку, щелкните по левому столбцу. Для того чтобы выбрать несколько строк, нажмите SHIFT, CTRL или CTRL+A.
- Формула полного описания
-
Отображает созданную пользователем формулу (только для чтения).
- Пример результата полного описания
-
Отображает (только для чтения) пример результата созданной вами формулы. Показывается первая запись выбранного типа детали в каталоге, используемом по умолчанию.
- Назад
-
Отображает образец формулы для предыдущей записи (при его наличии).
- Далее
-
Отображает образец формулы для следующей записи (при его наличии).
