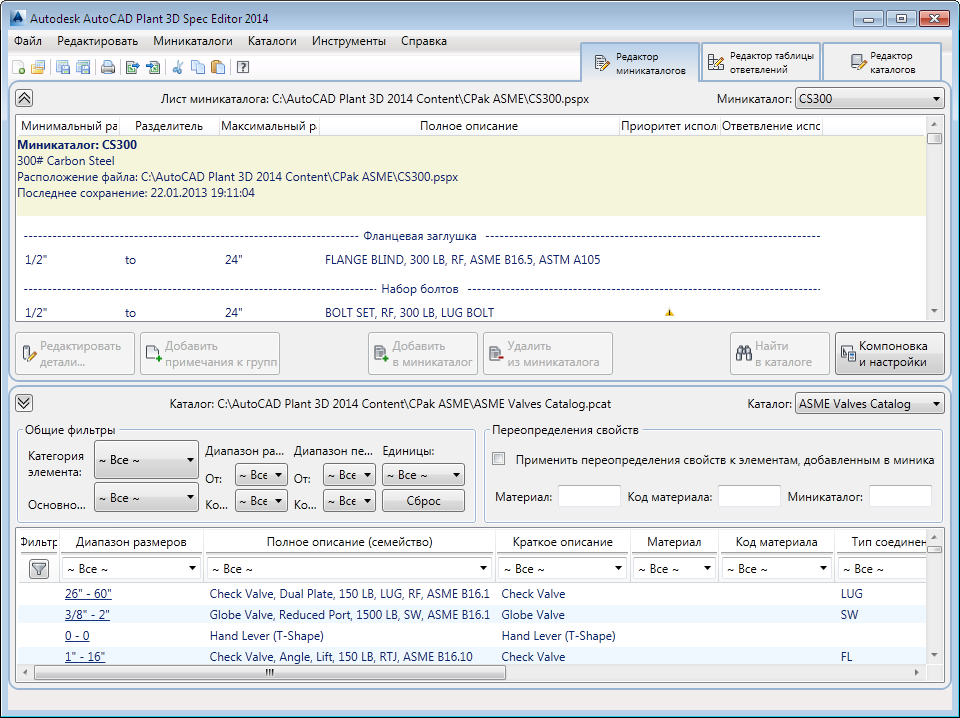

Редактор миникаталогов

Создает и изменяет листы миникаталогов.

В редакторе миникаталогов можно добавлять детали из каталога для создания листа миникаталога. После этого можно указать, какие соединительные детали будут использоваться для трассировки для определенного размера трубы.

Прим.:

Изменять каталоги можно только в редакторе каталогов. Обозреватель каталогов, который находится во вкладке "Редактор миникаталогов", доступен только для чтения.

Лист миникаталога

Мин. размер

Отображает самый маленький размер, включенный в миникаталог для данной детали. Можно использовать вкладку "Список деталей" (диалоговое окно "Редактировать детали") для изменения диапазона размеров.

Макс. размер

Отображает самый большой размер, включенный в миникаталог для данной детали.

Приоритет использования детали

Устанавливает порядок, в котором используются детали, на основании размера деталей. В случае если имеется конфликт деталей и приоритет не установлен, отображается предупреждающий значок. Если конфликт устранен, отображается зеленый кружок.

Щелкните по столбцу правой кнопкой мыши, чтобы открыть диалоговое окно "Приоритет использования деталей".

Ответвление используется

Отображает флажок, если деталь используется в Таблице ответвлений.

Редактирование деталей

Открывает диалоговое окно "Редактирование деталей".

Добавить примечания к группе

Открывает диалоговое окно "Добавить примечания к группе".

Добавить в миникаталог

Добавляет в миникаталог детали, выбранные в окне "Каталог". Если установлены переопределения свойств, то детали, добавляемые в миникаталог, используют переопределенные значения.

Когда вы добавляете детали в миникаталог, то добавляются все типоразмеры компонентов в данной группе деталей. Можно воспользоваться диалоговым окном "Редактирование деталей" для того, чтобы задать в миникаталоге диапазон размеров.

Удалить из миникаталога

Удаляет из миникаталога выбранные детали.

Найти в каталоге

Находит выбранную деталь в каталоге. Каталог, который содержит эту деталь, открывается, и устанавливается фильтр столбца. Можно очистить фильтр, чтобы отобразить все детали в каталоге.

Компоновка и настройки

Открывает диалоговое окно "Компоновка и настройки редактора миникаталогов".

Обозреватель каталогов

Применить переопределения свойств к элементам, добавленным в миникаталог

Устанавливает значения свойств, которые будут использоваться при добавлении детали из каталога на лист миникаталога. Переопределения свойств — это быстрый способ установки свойств для деталей, добавленных в миникаталог.

Переопределяемые свойства — это материал, код материала и миникаталог. Другие типы свойств в AutoCAD Plant 3D не переопределяются.

Сброс

Удаляет все общие фильтры.

Очистить фильтр

Удаление фильтров столбцов, включая фильтр описания, заданный с помощью команды Найти в каталоге.
