Создание компонентов трубопровода

Создание компонента трубопровода

1. Во вкладке "Редактор каталогов" щелкните "Создать новый компонент".
2. В диалоговом окне "Создать новый компонент" щелкните "Параметрическая графика Plant 3D".

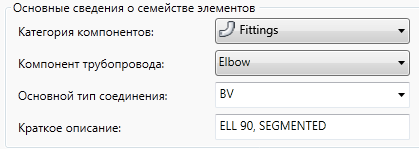

3. В области базовой информации о семействе деталей щелкните категорию компонента (например, "Соединительные детали").
4. Щелкните тип компонента трубопровода (например: "Отвод").

   Тип компонента трубопровода — это класс Plant 3D.

5. Введите краткое описание (например: ELL 90, SEGMENTED).
6. Щелкните "Основной тип конца" (например: BV). Вы также можете ввести значение, если нужный основной тип конца отсутствует в каталоге.


Установка новой геометрии компонента

(продолжение темы Создание компонента трубопровода)

1. В разделе "Графика" щелкните стрелку вправо для просмотра изображений компонента.
2. Щелкните изображение компонента (например: измеряемый изгиб).

Добавление в каталог нового компонента

(продолжение темы Задание новой геометрии компонента)

1. В поле "Начальный размер" укажите исходный диапазон размеров. Например, от 4" до 12".

   После добавления детали в каталог размеры можно будет добавлять и удалять.


2. Нажмите кнопку "Создать".

   Компонент добавлен в редактор каталогов.
