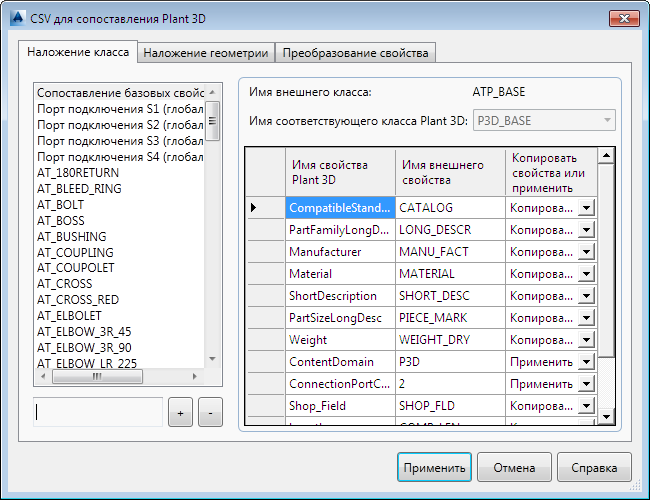

Вкладка "Сопоставление класса" (диалоговое окно "CSV для сопоставления Plant 3D")

Свойства классов стороннего поставщика сопоставляются с эквивалентами Plant 3D

Список параметров

Сопоставление свойств классов и внешних классов стороннего поставщика со свойствами и классами Plant 3D.

Прим.: По умолчанию отображаются соответствия AutoPLANT. При использовании другого ПО стороннего поставщика необходимо удалить эти соответствия и создать новые для необходимой программы.

Прим.:

Для того чтобы переупорядочить список классов, щелкните правой кнопкой мыши и выберите "Вверх" или "Вниз". Можно также нажать "+" или "-".

Глобальные свойства класса (первые пять элементов в списке на левой панели)

Перечисляет глобальные свойства, которые относятся ко всем классам. После сопоставления этих свойств их не нужно сопоставлять снова для отдельных классов.

Однако если необходимо переопределить глобальное сопоставление для конкретного класса, вы, соответственно, сопоставляете этот класс, и его сопоставление имеет приоритет над глобальным сопоставлением.

Имена внешних классов (оставшиеся элементы в списке на левой панели)

Перечисление имен классов стороннего поставщика, которые можно сопоставить с классами Plant 3D.

Добавить имя класса

Добавление новых имен классов стороннего поставщика в список "Имена внешних классов". Введите текст в поле и щелкните кнопку "+" для добавления имени класса.

Прим.:

Для повторного использования имеющихся сопоставлений щелкните правой кнопкой существующий класс для копирования информации о сопоставлении, а затем щелкните правой кнопкой новый класс для вставки информации. Это действие выполняется только в этой вкладке.

Кнопка "+"

Добавление нового имени класса стороннего поставщика в список "Имена внешних классов".

Кнопка "-"

Удаление имени класса стороннего поставщика из списка "Имена внешних классов".

Имя внешнего класса

Отображение имени класса стороннего поставщика, выбранного в списке "Имена внешних классов" на левой панели.

Имя соответствующего класса Plant 3D

Указание класса Plant 3D, который соответствует классу стороннего поставщика, выбранному на левой панели. Когда выбирается одно из глобальных сопоставлений, это поле доступно только для чтения.

Имя свойства Plant 3D

Указание свойств Plant 3D, которые необходимо сопоставить со свойствами стороннего поставщика для класса, выбранного на левой панели.

Имя внешнего свойства

Указание свойств стороннего поставщика для класса, выбранного на левой панели.

Копировать свойства или применить

Указывает, требуется ли скопировать свойства или применить конкретное значение свойства. Например, в классе AutoPLANT AT_BOLT для свойства Plant 3D "Длина" задано соответствие свойству AutoPLANT Bolt_len. Но для свойства Plant 3D "Категория детали" задано значение "Крепеж".
