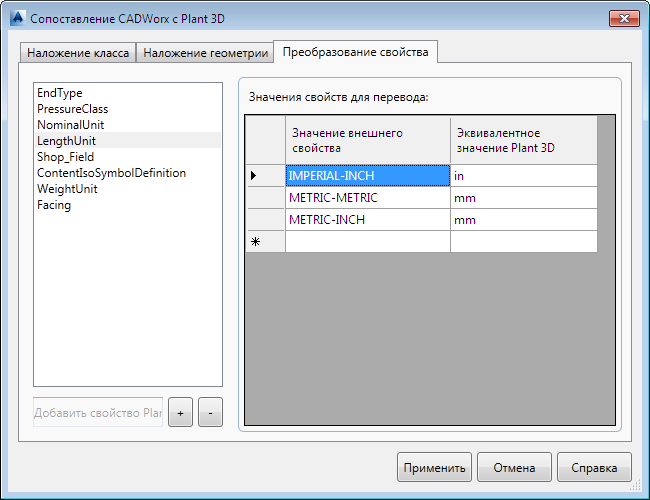

Преобразование значений свойств CADWorx в их эквиваленты Plant 3D.
Список параметров
Преобразование значений свойств CADWorx в их эквиваленты Plant 3D. Преобразования охватывают все классы в проекте.
- [Список на левой панели]
-
Перечисление добавленных свойств Plant 3D, которые получают значения из миникаталога CADWorx и требуют преобразования.
- Добавить свойство Plant 3D
-
Добавляет новое свойство Plant 3D. Введите текст в поле и щелкните кнопку "+" для добавления свойства.
Прим.:Для повторного использования существующего сценария щелкните правой кнопкой по существующему свойству для копирования информации о сопоставлении, а затем щелкните правой кнопкой по новому свойству для вставки этой информации. Это действие выполняется только в этой вкладке.
- Кнопка "+"
-
Добавляет в список новое свойство Plant 3D.
- Кнопка "-"
-
Удаление из списка выбранного свойства 3D.
- Значения свойств для перевода
-
Отображается таблица из 2·столбцов; в левом столбце перечислены свойства CADWorx, а в правом — их эквиваленты Plant 3D.
- Значение внешнего свойства
-
Отображение значения CADWorx для свойства, выбранного в списке на левой панели.
- Эквивалентное значение Plant 3D
-
Указывает значение эквивалента Plant 3D для свойства, выбранного в списке на левой панели. В показанном диалоговом окне. Например, значение свойства CADWorx IMPERIAL INCH соответствует свойству in Plant 3D.
