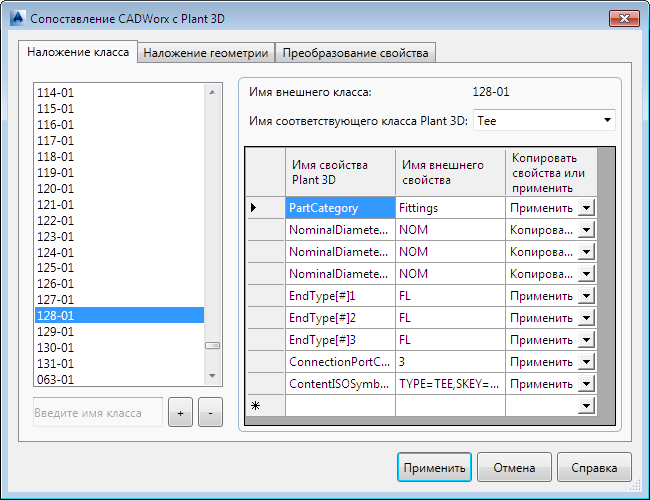

Вкладка "Сопоставление класса" (диалоговое окно "Сопоставление CADWorx с Plant 3D")

Сопоставление глобальных и индивидуальных свойств классов CADWorx с их эквивалентами в Plant 3D.

Список параметров

Сопоставляет глобальные свойства класса и внешние классы со свойствами и классами Plant 3D.

Прим.: В случае ошибки преобразования можно просмотреть файл журнала для выяснения возможных причин. Если в файле журнала написано "Невозможно преобразовать файл. Откройте файл в последней версии генератора миникаталогов стороннего поставщика. После этого повторите попытку.", это значит, что в миникаталоге отсутствует информация о классе, необходимая для преобразования. Для того чтобы включить пропущенную информацию, обновите миникаталог, открыв его в последней версии генератора миникаталогов CADWorx. После этого можно перенести миникаталог в Plant 3D.

Прим.:

Для того чтобы переупорядочить список классов, щелкните правой кнопкой мыши и выберите "Вверх" или "Вниз". Можно также нажать "+" или "-".

Глобальные свойства класса (первые пять элементов в списке на левой панели): Перечисляет глобальные свойства, которые относятся ко всем классам. После сопоставления этих свойств их не нужно сопоставлять снова для отдельных классов.
Имена внешних классов (оставшиеся элементы в списке на левой панели): Перечисление классов CADWorx (представленных в виде чисел), которые можно сопоставить с классом Plant 3D.
Добавить имя класса: Добавление нового имени класса AutoPLANT в список "Имена внешних классов". Введите текст в поле и щелкните кнопку "+" для добавления имени класса.

Прим.:
Для повторного использования имеющихся сопоставлений щелкните правой кнопкой существующий класс для копирования информации о сопоставлении, а затем щелкните правой кнопкой новый класс для вставки информации. Это действие выполняется только в этой вкладке.
Кнопка "+": Добавление нового имени класса CADWorx в список "Имена внешних классов".
Кнопка "-": Удаление имени класса CADWorx из списка "Имена внешних классов".
Имя внешнего класса: Отображение имени класса CADWorx, выбранного в списке "Имена внешних классов" на левой панели.
Имя соответствующего класса Plant 3D: Указание класса Plant 3D, который соответствует классу CADWorx, выбранному на левой панели. Когда выбирается одно из глобальных сопоставлений, это поле доступно только для чтения.
Имя свойства Plant 3D: Указание свойств Plant 3D, которые необходимо сопоставить со свойствами CADWorx для класса, выбранного на левой панели.
Имя внешнего свойства: Указание свойств CADWorx для класса, выбранного на левой панели.
Копировать свойства или применить: Указывает, требуется ли скопировать свойства или применить конкретное значение свойства. Например, для класса CADWorx 128-01 свойство Plant 3D NominalDiameter сопоставляется со свойством CADWorx NOM. Но свойство Plant 3D "Категория детали" настроено для применения определенного значения для элемента "Крепежи".
