Изменение таблиц ответвлений

Можно использовать редактор таблиц ветвей для назначения соединительных деталей ветвей при прокладке маршрута трубы в модели AutoCAD Plant 3D.

При прокладке маршрута трубы в модели AutoCAD Plant 3D назначения таблицы ответвлений определяют тип соединительной детали, используемой в модели трубопровода при подсоединении ответвления к основной трубе.

Информация из таблицы ответвлений используется в спецификации для сопоставления размера основной трубы с размером ответвления и вставки в модель AutoCAD Plant 3D соответствующей соединительной детали.

В таблице ответвлений в ячейке, где пересекается столбец размера основной трубы и строка размера ответвления, отображается обозначение легенды, определяющее соединительную деталь, которая должна использоваться для этого ответвления. Можно назначить ячейке ответвления несколько обозначений легенды. Например, можно назначить одной и той же ячейке 3” x 4” тройник переходный и latrolet.

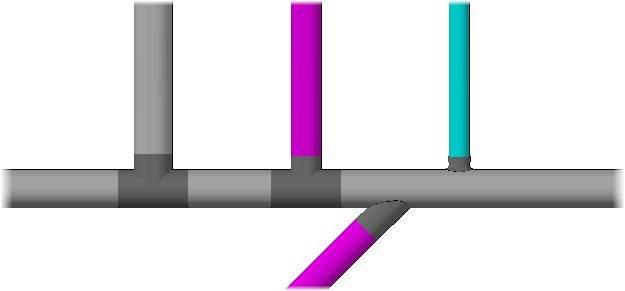

Тройник, тройник переходный, latrolet и sockolet - это некоторые из типов ответвлений, которые можно установить в таблице ответвлений.

Назначение соединительных деталей ответвлений для использования в модели трубопровода

Для того чтобы назначить соединительные детали в таблице ответвлений, выполните следующие действия.

Можно добавить в ячейку таблицы ответвлений более одной соединительной детали. Кроме деталей, используемых по умолчанию, можно добавить дополнительные детали, которые будут доступны при трассировке и создании ответвлений трубопровода.

Настройка таблицы ответвлений

Можно изменить положение и метки осей "Основная труба" и "Ответвление" в таблице ответвлений. По умолчанию ось "Основная труба" расположена внизу таблицы, а ось "Ответвление" расположена слева. Также можно добавлять примечания к легенде, выделять цветом ячейки таблицы ответвлений и выбирать, отображать или скрывать легенду таблицы ответвлений.
