Изменение миникаталогов

Удаление компонентов из листа миникаталога

1. На панели "Лист миникаталога" редактора миникаталогов щелкните деталь или группу.
2. Нажмите "Удалить из миникаталога".

Редактирование описания листа миникаталога

1. На панели "Лист миникаталога" редактора миникаталогов правой кнопкой мыши щелкните поле описания в левом верхнем углу. Нажмите "Редактировать описание миникаталога".
2. В диалоговом окне "Редактировать описание миникаталога" введите описание.
3. Нажмите "ОК".

Добавление примечаний к деталям в листе миникаталога

1. На панели "Лист миникаталога" редактора миникаталогов щелкните правой кнопкой мыши имя группы (например: "--- Труба ---").
2. Нажмите "Добавить примечания".
3. В диалоговом окне "Добавить примечания к группе" введите примечание.
4. Нажмите "ОК".

   Примечание отображается над группой на панели "Лист миникаталога". Для удаления примечания щелкните по нему правой кнопкой мыши.

Отображение метрических или британских единиц

1. В меню "Миникаталоги" редактора миникаталогов щелкните "Компоновка и настройки".
2. В диалоговом окне "Компоновка и настройки" редактора миникаталогов в списке "Отображать номинальные размеры в миникаталоге как" щелкните нужный тип единиц измерения.
3. Нажмите "ОК".

Изменение свойств компонентов в миникаталоге

1. На панели "Лист миникаталога" редактора миникаталогов щелкните нужную деталь (например PIPE, PE, ASME B36.10).
2. Нажмите "Редактирование деталей".
3. В таблице выберите ячейку и введите нужное значение. Например, в столбце "Код материала для 2 дюймов" укажите API5L.
4. Если необходимо указать то же значение для других размеров, выполните следующее.
   • В ячейке, из которой вы хотите выполнить копирование, нажмите CTRL+C.
   • Нажмите и удерживайте нажатой клавишу CTRL. Щелкните ячейки, в которые вы хотите скопировать значение.
   • Для вставки нажмите CTRL+V.


Добавление и удаление размеров компонентов из миникаталога

(продолжение темы Изменение свойств компонента в миникаталоге выше)

1. Если необходимо удалить размер компонента, выберите "Не включать" для каждого размера, который необходимо удалить (например: 3/4" и 3").
2. Если необходимо добавить размер компонента, выполните следующее.
   • Снимите флажок с параметра "Скрыть детали с флажком·"Не включать"".
   • Снимите флажок·"Не включать" для каждого размера, который необходимо добавить (например: 1/4").

     Прим.:

     Если размер компонента, который необходимо добавить, после снятия флажка·"Скрыть детали с флажком·"Не включать"" не появляется, то для добавления нужного размера можно воспользоваться редактором каталогов.

3. Нажмите кнопку "Применить".

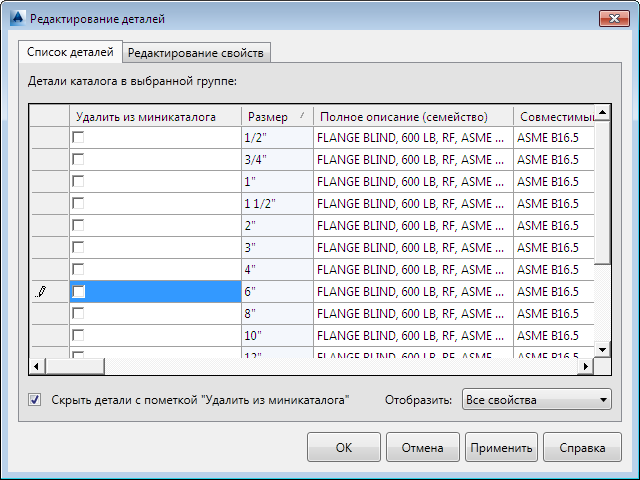

    Панель: Редактирование деталей

Добавление для компонентов в миникаталоге пользовательских свойств

1. На панели "Лист миникаталога" редактора миникаталогов щелкните нужную деталь (например: "Клапан обратный, поворотный, 300 LB, BW, ASME B16.10").
2. Щелкните "Редактирование деталей".
3. В диалоговом окне "Редактирование деталей" щелкните по вкладке "Редактирование свойств".
4. В поле "Отображаемое имя" области "Определение свойства" введите имя (например: "Код клапана").
5. В списке "Тип поля" щелкните по нужному типу (например, "Числовое значение").
6. В поле "Значение по умолчанию" введите значение, используемое по умолчанию.

   Если тип поля "Да/Нет" (флажок), то введите значение по умолчанию Правда или Ложь.

7. Если тип поля — текст, выполните следующее.
   • В поле "Размер поля" введите размер от 1 до 255.
8. Нажмите "Добавить".
9. Нажмите "ОК".

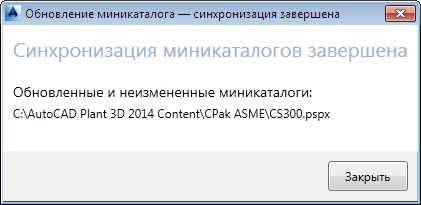

Обновлять миникаталог при изменении каталога.

1. Если файл миникаталога, который необходимо обновить, открыт, закройте его.
2. В меню "Каталоги" щелкните "Синхронизация миникаталогов с каталогами".
3. В диалоговом окне "Открыть" щелкните файл миникаталога.
4. Нажмите кнопку "Открыть".

   Прим.:

   Для того чтобы синхронизировать миникаталог с каталогом, файл миникаталога должен быть закрыт; кроме того, необходим эксклюзивный доступ к файлу миникаталога.
