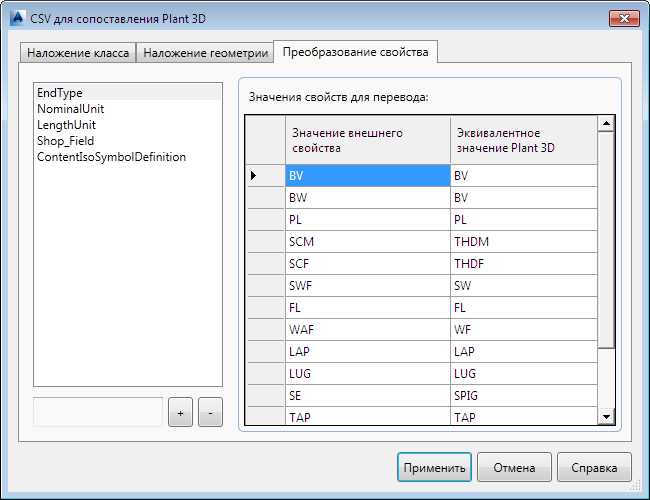

Вкладка "Преобразование свойства" (диалоговое окно "CSV для сопоставления Plant 3D")

Преобразование значений свойств CSV в их эквиваленты Plant 3D.

Список параметров

Преобразование значений свойств стороннего поставщика в их эквиваленты Plant 3D. Преобразования охватывают все классы в проекте.

Прим.: По умолчанию отображаются соответствия AutoPLANT. При использовании другого ПО стороннего поставщика нужно удалить эти соответствия и создать новые для необходимой программы.

[Список на левой панели]

Перечисление добавленных свойств Plant 3D, которые получают значения из миникаталога стороннего поставщика и требуют преобразования.

Добавить свойство Plant 3D

Добавляет новое свойство Plant 3D. Введите текст в поле и щелкните кнопку "+" для добавления свойства.

Прим.:

Для повторного использования существующего сценария щелкните правой кнопкой по существующему свойству для копирования информации о сопоставлении, а затем щелкните правой кнопкой по новому свойству для вставки этой информации. Это действие выполняется только в этой вкладке.

Кнопка "+"

Добавляет в список новое свойство Plant 3D.

Кнопка "-"

Удаление из списка выбранного свойства 3D.

Значения свойств для перевода

Отображается таблица из 2·столбцов; в левом столбце перечислены свойства стороннего поставщика, а в правом — их эквиваленты Plant 3D.

Значение внешнего свойства

Отображение значения стороннего поставщика для свойства, выбранного в списке на левой панели.

Эквивалентное значение Plant 3D

Указывает значение эквивалента Plant 3D для свойства, выбранного в списке на левой панели. В показанном диалоговом окне.
