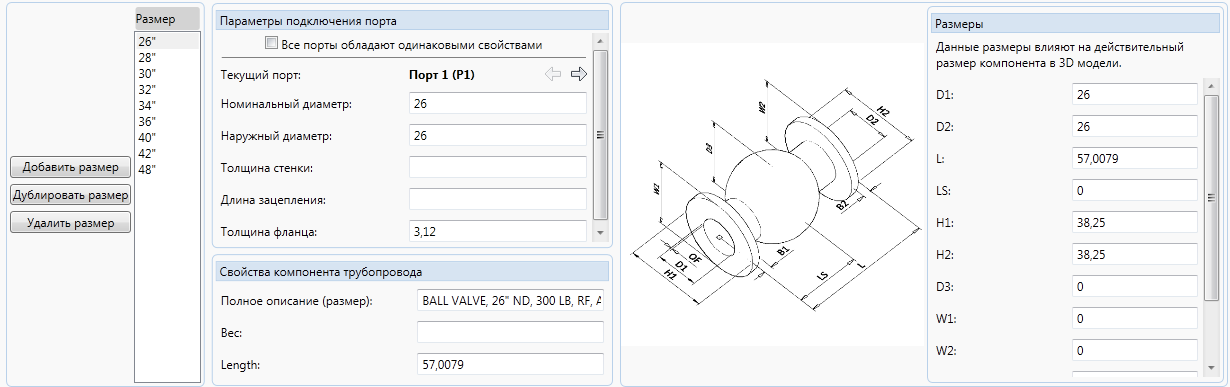

Задает свойства размеров компонентов.
- Размер
-
Отображение размеров для компонента.
- Добавить размер
-
Добавляет в список новый размер. Новый размер значится в списке размеров как неопределенный. После добавления можно указать номинальный диаметр для задания размера.
- Дублированный размер
-
Копирование свойств и измерений размера, выбранного в списке "Размеры". Новый размер значится в списке как неопределенный, пока ему не будет назначен уникальный номинальный диаметр.
- Свойства присоединительного патрубка
-
Задает значения, которые определяют способ подсоединения детали к трубе или компонентам трубы.
- Свойства компонента трубопровода
-
Задает уникальные свойства для определенного размера.
- Параметры размера
-
Отображение измерений компонента. Эти значения не включаются в свойства порта автоматически.
Задержите курсор на поле размера для отображения информации о значении параметра. Для некоторых параметров можно вводить специальные значения, например ноль для указания значения по умолчанию или флажок, чтобы нарисовать сальник.
- Импортировать пользовательскую геометрию
-
Указывает блок, который будет использоваться для определения размера компонента. Эта кнопка отображается только для компонентов на основе блоков.Прим.: При сохранении компонента на основе блока в первый раз для семейства элементов создается файл DWG. Чертеж содержит блок для каждого размера детали и сохраняется в папке каталога в CPak Common(например: C:\AutoCAD Plant 3D 2015 Content\CPak Common\sample_catalog). Если сохранение выполнено успешно, имя блока отображается в редакторе каталогов. На вкладке "Размеры" отображается соответствующий код размера детали.
Компоненты на основе блоков
- Выбор модели
-
Отображение диалогового окна Выбор определения блока. Указывает блок на чертеже. Блок должен быть преобразован с использованием PLANTPARTCONVERT для назначения расположений портов.
