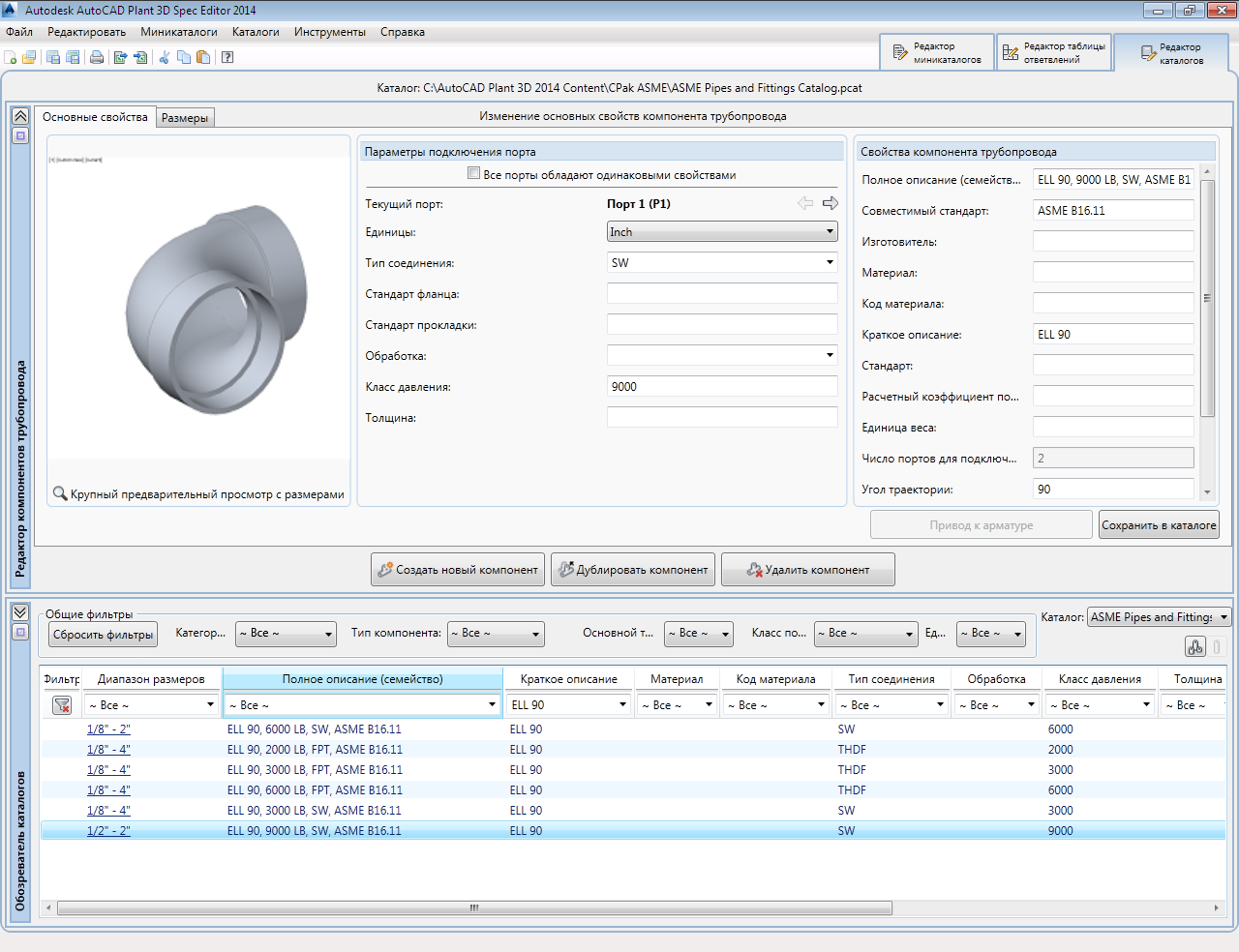

Изменяет содержимое каталога для настройки информации о детали. Здесь можно добавлять и удалять детали из каталога. Также можно изменять свойства детали, включая измерения детали для использования в модели AutoCAD Plant 3D.
Основные свойства
Задает свойства деталей. Измененные значения свойств в таблице "Элементы каталога" обновляются не сразу. Для задания значений свойств их необходимо применить к выделенным в таблице деталям или добавить копию деталей в каталог.
- Геометрия детали
-
Указывает, можно ли задавать измерения. Не все детали поддерживают задание измерений.
- Общие свойства
-
Задает общие значения свойств для всех деталей. Свойство "Размер" изменить нельзя, потому что оно основано на основных измерениях.
- Свойства детали
-
Задает значения свойства детали, такие как производитель, стандарт конструкции и другие.
- Свойства порта
-
Задает значения, которые определяют способ подсоединения детали к трубе или компонентам трубы.
- Применить
-
Применение измененных значений свойств выбранным элементам в таблице "Элементы каталога".
Сервис
- Общие фильтры
-
Ограничивают количество деталей, отображаемых в таблице деталей. Допускается одновременное использование более одного фильтра.
- Сброс
-
Удаляет фильтры для отображения в таблице "Элементы каталога" всех элементов.
- Добавить копию в каталог
-
Добавление новых элементов в таблицу "Элементы каталога". Если вы изменили какие-либо общие свойства, то эти свойства назначаются новой детали каталога.
- Удалить из каталога
-
Удаление деталей, выбранных в таблице "Элементы каталога".
- Показать все типоразмеры компонентов
-
Отображение каждого размера компонента в отдельной линии в Обозревателе каталогов.
- Показать все семейства элементов
-
Группирует размеры компонента в одну линию в Обозревателе каталогов.
Таблицы "Элементы каталога"
Отображение элементов каталога. Для того чтобы выбрать несколько деталей в таблице, нажмите SHIFT и CTRL.
Можно использовать окно Общие свойства для изменения дополнительных свойств или диалоговое окно Изменение свойств каталога для добавления пользовательских свойств.
