Создание гнутого отвода.
Способы доступа
Ввод команды:
planteditbend
Список запросов
Отображаются следующие запросы.
Выберите параметр гнутого отвода [Радиус, tangeNtlength1, Tangentlength2, Угол]: выберите объекты осевых линий
Радиус
Определение радиуса сгиба. По возможности длина соединенных труб корректируется для сохранения соединения.

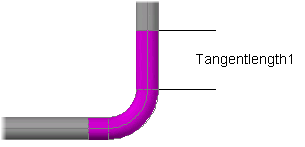

Tangentlength1
Указание длины прямого отрезка гнутого отвода, который выходит за радиус.
Tangentlength2
Указание длины прямого отрезка другой стороны сгиба. Сторона 2 — вторая сторона во время трассировки.
Угловые
Определение угла сгиба. 180 создает возвратный отвод.
По умолчанию для сгибов необходима труба с гладким (PL) концом соединения. Можно задать команду plantbendenableallpipetypes, чтобы включить сгибы для всех типов.
