При изменении группы линий на сегменте линии все соединенные межстраничные соединения отключаются. Ниже приведены типовые сценарии.
Переназначение группы соединенных линий для новой группы линий

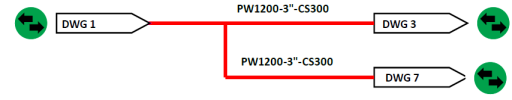

- Щелчком мыши выберите линии, которые требуется переназначить. Например, выберите эту линию:
- На ленте щелкните вкладку "Главная"
панель "P&ID" "Присвоить идентификатор". - В диалоговом окне "Присвоить идентификатор" введите значения для новой группы линий. Например, можно ввести следующие данные:
- Служба: UA
- Номер: 99
- Размер: 4”
- Миникаталог: CS150
Результат:
Переназначение части назначенной группы соединенных линий
- Щелчком мыши выберите часть группы линий, которую требуется переназначить. (При выборе нескольких сегментов используйте выбор рамкой.)
Например, выберите нижний сегмент линии в этом примере:
- На ленте щелкните вкладку "Главная" панель "P&ID" "Присвоить идентификатор".
- В диалоговом окне "Назначение идентификатора номера линии" установите флажок "Обновить группу линий трубопровода только для выбранных сегментов" и введите значения для новой группы линий. Например, введите следующие значения:
- Служба: UA
- Номер: 99

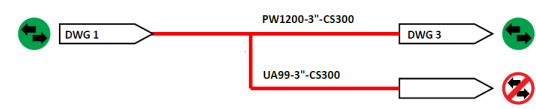

Эта часть линии теперь входит в новую группу линий.
Размещение встраиваемого оборудования в назначенной группе соединенных линий (в проекте стандарта ISO)
- Разместите оборудование ISO на существующей линии.
- При появлении запроса выберите линию, которую нужно сделать новой группой линий, и нажмите клавишу ENTER. Вот результат. Выбранный сегмент линии становится новой неназначенной группой:
Прим.: Если вместо клавиши ENTER, указанной в пункте 2, нажать "C" в командной строке, можно изменить номер линии. В отображаемом диалоговом окне "Назначение идентификатора номера линии" можно ввести новые значения, например:- Служба: UA
- Номер: 99
Результат:
