Трубопроводам, опорам труб, оборудованию и конструкции можно назначать значения веса. Значения веса указываются в миникаталоге или задаются в модели с помощью палитры свойств или Диспетчера данных.
После назначения веса можно активировать функцию действительного центра тяжести или создать снимок конфигурации центра тяжести.
Значения веса труб (трубопроводов) задаются как погонный вес (например, фунт/фут или кг/м).
Единицы измерения из миникаталога трубопровода преобразуются в единицы проекта. Например, если единицами измерения миникаталога и каталога является фунт или фунт/фут, в метрических проектах они преобразуются в кг и кг/м. На палитре свойств или в Диспетчере данных значения веса всегда отображаются в единицах проекта.
Задать значения веса в единицах, отличных от единиц проекта, можно с помощью Редактора миникаталогов.
Действующий центр тяжести
В модели можно отобразить центр тяжести и общий вес выбранных объектов.
Если у всех выбранных компонентов одинаковый номер линии, то на палитре свойств отображаются значения центра тяжести и веса для всей производственной линии.
Снимки конфигурации центра тяжести
В модели можно добавить обозначение снимка конфигурации центра тяжести. При наведении указателя на обозначение снимка конфигурации центра тяжести в подсказке-ролловере отображаются координаты центра тяжести и значение веса.
Обозначение снимка конфигурации центра тяжести можно выбрать и удалить, но сам снимок переместить или отредактировать нельзя.

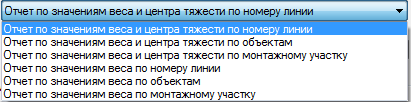

Отчеты по значениям центра тяжести
Можно отобразить центр тяжести и общий вес в отчете.
Создать отчеты по значениям центра тяжести и веса можно непосредственно в 3D-модели. Для создания отчетов по значениям центра тяжести требуется Генератор отчетов.
Проверка действующего центра тяжести

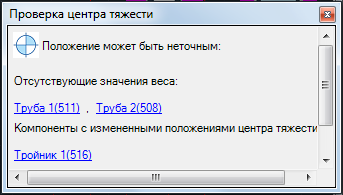

Если включить функцию действующего центра тяжести и выбрать объект Plant без заданного значения веса, отображается окно проверки, в котором определяются те компоненты, для которых отсутствуют значения веса. Функция проверки действующего центра тяжести недоступна, если ни одному из выбранных компонентов не назначен вес.
Объекты Plant в окне проверки отмечаются идентификаторами. Если идентификатор не задан, используется идентификационный номер (PnPID).
Проверку можно включать и отключать (plantcogvalidationswitch).
