В двумерный чертеж можно вставить координатные аннотации (XYZ), указывающие на такие типичные положения, как верх, центр или низ отметок трубы. При необходимости можно изменить стиль и формат.
- На ленте выберите вкладку "Главная"
панель "Проект" "Диспетчер проектов" "Настройка проекта". - В дереве "Настройка проекта" разверните узел Настройки DWG Plant 3D" "Определения классов Plant 3D" и выберите класс, например "Компонент ветви трубопровода".

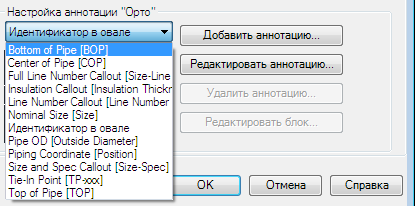

- В разделе "Настройка аннотации "Орто" в раскрывающемся списке выберите аннотацию, например "Низ трубы (BOP)". Нажмите кнопку "Добавить аннотацию". Лучше изменить копию элемента, а не его оригинал.

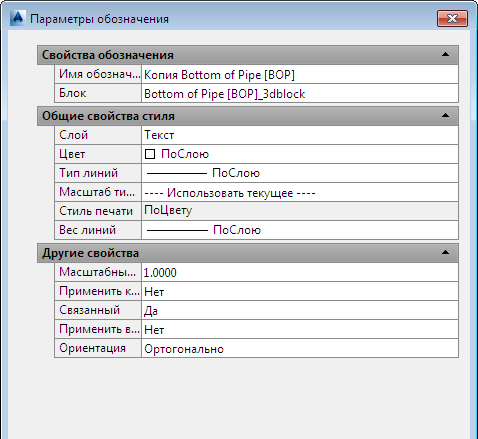

- В диалоговом окне "Параметры обозначения" можно изменить цвет, слой и т. д. Нажмите "ОК".
Прим.: Если нужно изменить блок, щелкните "Изменить блок" и измените формат аннотации. - Назначьте новый формат аннотации соответствующему классу, например "Компонент ветви трубопровода".
