- В дереве "Настройка проекта" разверните узел "Настройки DWG Plant 3D" или "Настройки DWG P&ID". Щелкните "Конфигурация Диспетчера данных".

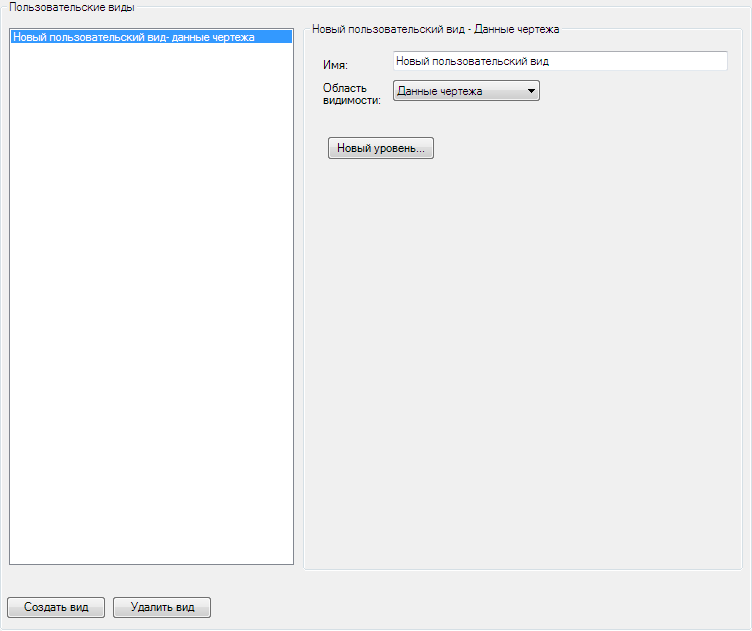

- В области "Пользовательские виды" щелкните "Создать вид".
- В разделе "Новый пользовательский шаблон" в поле "Имя" введите имя для вида.
- В разделе "Новый пользовательский шаблон" определите область видимости вида.
- Чтобы расширить область видимости шаблона для включения всех данных проекта, щелкните "Данные проекта".
- Чтобы ограничить область видимости шаблона данными текущего чертежа, щелкните "Данные чертежа".
- Щелкните "Новый уровень".
- В диалоговом окне "Выбор свойства класса" выполните следующие действия.
- В разделе "Класс" разверните соответствующий узел и дочерние узлы, чтобы найти и щелкнуть класс для уровня 1 (например, Трубопровод и оборудование).
- В разделе "Свойства" щелкните свойство класса (например, Производитель).
- Нажмите "ОК".
- Щелкните "Новый уровень" и повторите шаг 7, чтобы добавить нужное количество уровней в пользовательский шаблон. По завершении добавления уровней в пользовательский шаблон нажмите в диалоговом окне "Настройка проекта" кнопку "ОК". Прим.:
Для получения наилучших результатов при создании пользовательских видов выбирайте свойства, имеющиеся во всех объектах Plant.
