Можно создать трубопровод, задав начальную точку, продолжив его от открытого патрубка или преобразовав осевые объекты в трубопровод.
По умолчанию точки задаются на осевой линии трубы, однако можно выбрать и другой тип выравнивания из доступного набора (например, внизу трубы). Дополнительные сведения о выравнивании труб см. в разделе Размещение трубы со смещением.
Соединительные детали (например, отводы) добавляются в случае изменения направления при продолжении трассировки трубы из предыдущей конечной точки.

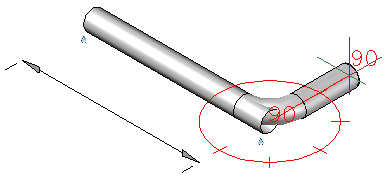

Кроме выбора конечной точки в модели, также можно ввести расстояние для определения положения следующей соединительной детали. Дополнительные сведения об инструментах и процедурах, упрощающих точное размещение трубы, см. в разделе Точное размещение.
В случае изменения направления можно выбрать точку, выровненную относительно следующего сегмента трубы. Для соединительной детали длина трубы урезается.
При добавлении сегментов трубы миникаталог трубы обеспечивает список соединительных деталей, доступных для применения в соединении. Если доступно несколько соединительных деталей, выбирается соединительная деталь по умолчанию, что определяется приоритетом использования детали. Дополнительные сведения о приоритетах соединительных деталей см. в разделе Изменение миникаталогов.
Можно прикрепить трубу к штуцерам оборудования при помощи привязки к объекту узла. Соединяющий крепеж (например, фланец с приварной шейкой, прокладки и болты) добавляется из миникаталога трубы исходя из размеров и типа штуцера.
Добавить трубу можно с помощью ленты, ручки продолжения, Просмотра миникаталогов, инструментальной палитры или команды plantpipeadd.
Создание трубы на осевой линии
Возможно, рисование осевой линии трубопровода окажется проще, чем непосредственная трассировка трубопровода. Осевую линию, нарисованную при помощи объектов AutoCAD, можно преобразовать в трубу и соединительные детали.
Уклоны трубопровода
При указании точек для трассировки трубы на одном уровне AutoCAD Plant 3D может наклонять или сужать отводы, чтобы формировать необходимый уклон.
Отображаемое в компасе обозначение уклона означает, что трубопровод был наклонен при трассировке.
Уклон можно применить к трубе, содержащейся в модели, с помощью команды plantpipeslope.
