По типу соединения бывают простыми и составными.

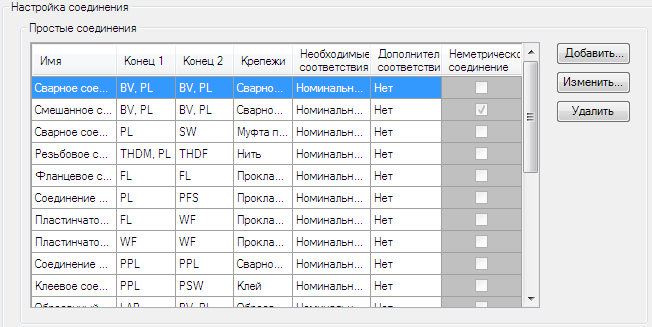

- Простое соединение задает крепежи (например, сварки или наборы болтов), которые используются для скрепления трубы. Простые типы соединений по умолчанию, например сварные, с фланцами и с углублениями, предназначены для соединения трубы с совпадающим номинальным диаметром. Детали, которые поддерживают соединение (например, прокладки), также указываются в простом соединении.
- Составное соединение задает соединительный компонент или адаптер (например, фланец со сварной шейкой), позволяющий подсоединить трубу. К типам составных соединений по умолчанию относится автофланец, который добавляет фланцевый соединительный компонент при совпадении диаметра, класса давления и отделки трубы и соединительной детали.
Например, при подсоединении трубы с простым концом к клапану с фланцем не существует простого типа соединения, которое могло бы соединить типы концов PL и FL. Составной тип соединения "Автофланец" добавляет в линию фланцевый соединительный компонент, который соединяется каждым концом с двумя простыми типами соединений.
В случае использования в проекте как британских, так и метрических единиц измерения можно указать, разрешается ли соединение ANSI с DIN для каждого простого соединения. В процессе моделирования, если проектировщик осуществляет британско-метрическое соединение в чертеже, отображается сообщение,
Невозможно настроить список крепежей, доступных в простом соединении. Кроме того, нельзя добавить определения классов Plant 3D.
