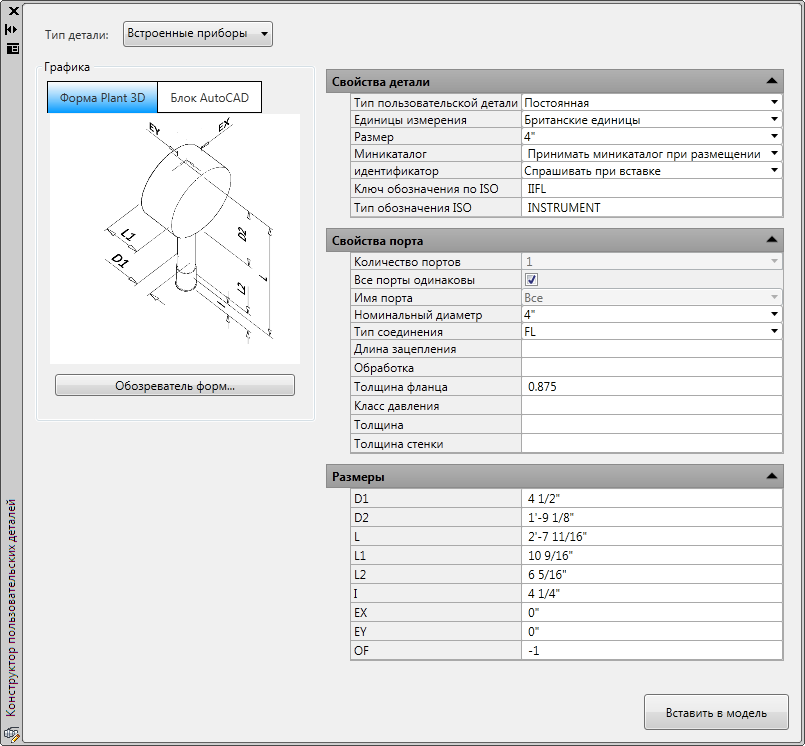

Используется для создания пользовательских деталей и деталей-заменителей.
найти
Лента: вкладка "Главная"
панель "Вставка элементов" команда "Настраиваемые детали"
Формы Plant 3D
- Обозреватель форм
-
Отображение диалогового окна "Обозреватель форм Plant 3D".
- Размер
-
Указание размера трубы, к которой присоединяется эта деталь.
- Размеры
-
Задает размеры геометрии детали. Геометрию детали также можно изменить после ее добавления в модель.
Блок AutoCAD
Создает компонент с применением геометрии на основе блоков, в которую с помощью команды PLANTPARTCONVERT добавлены порты. Если порты блоку не назначены, он открывается в отдельном окне.
- Импортировать блок из DWG
-
Задает блок, определенный в другом чертеже.
- Выбрать блок из модели
-
Задает блок на основе текущего чертежа.
- Сброс определения блока (X)
-
Очистка блока, которая позволяет задать другой блок.
Пользовательский тип детали
- Постоянная
-
Выбор этого параметра указывает на отсутствие детали в миникаталоге трубы.
- Заполнитель
-
Задает временный объект, который используется до тех пор, пока требуемая деталь не будет добавлена в миникаталог.
- Вставить в модель
-
Используется для добавления детали в модель
