При создании аналитической модели энергопотребления, программа сначала определяет геометрию и проверяет наличие необходимой информации для аналитической модели.
Устойчивость и видимость аналитической модели энергопотребления
В настоящее время отсутствует возможность просмотра или сохранения аналитической модели энергопотребления элемента здания (EAM) непосредственно в программе Revit, так как эта модель создается при каждом запуске моделирования энергопотребления.
- Откройте аналитическую модель с помощью Autodesk Design Review.
- Экспортируйте аналитическую модель в формат gbXML, DOE2 .inp или EnergyPlus .idf и откройте ее в подходящем стороннем приложении.
Для просмотра аналитической модели энергопотребления выполните одно из следующих действий:
Размер, сложность и качество модели Revit
Содержание и конфигурации модели Revit сильно варьируются и, хотя используемый режим элемента здания для расчета энергопотребления предназначен для учета многих ситуаций, имеются некоторые ограничения. Что касается предельных значений времени и памяти, то чем больше объем, измеряемый с помощью прямоугольной рамки, окружающей модель, тем больше потребуется времени для создания EAM.
Текущие ограничения по объему равны примерно 20 000 000 кубическим футам (на основе значений аналитического пространства и разрешения поверхности по умолчанию), что может занять час или более для обработки. Как правило, для выполнения модели требуется от нескольких секунд до нескольких минут. Существуют и другие условия, которые могут привести к неполному выполнению EAM. Они приведены в следующей таблице.
| Условие | Описание | Решение |
|---|---|---|
| Элементы отсутствуют либо не назначены границам помещений и/или 'Зазорам ' > 1,5'-3' (45,7-91,4 см) | Пространства, составляющие EAM, определяются на основе типа "полной заливки" с использованием элементов здания, заданных по границам помещения. Хотя небольшие зазоры и перекрытия могут быть обработаны даже в том случае, если элементы отсутствуют, не назначены границам помещений и при наличии зазоров в 1,5'-3' (45,7-91,4 см) (последние можно настроить с помощью параметра "Разрешение аналитического пространства"), пространства будут "протекать" и эти части здания будут исключены при создании EAM. Если детали отсутствуют при просмотре EAM в стороннем инструменте анализа то, как правило, причиной является именно эта ситуация. Конкретным показателем данного факта является генерация большого количества поверхностей типа "Затенение", которые могут быстро достигнуть текущих предельных значений моделирования (см. ниже информацию о предельных значениях DOE2 в списке известных проблем). Прим.: Если пространство "вытекает" в наружное пространство, оно будет удалено из EAM, но существует вероятность того, что некоторые внутренние пространства могут "вытекать" из одного в другое, объединяясь в одно внутреннее пространство.
|
Проверьте модель Revit на следующие моменты:
|
| Контекстные семейства | Если ключевые элементы оболочки здания состоят из контекстных семейств, то они будут удалены из EAM. | Контекстные семейства в настоящее время не поддерживаются. |
| Колонны | Поверхности будут исключены из EAM, кроме некоторых затенений. | Колонны в настоящее время не поддерживаются и, в зависимости от размера, оказывают существенное или несущественное влияние на достоверность расчета энергопотребления. |
| Небольшие пространства и поверхности | Пространства и/или поверхности менее 1,5'-3' (45,7-91,4 см) в ширину могут быть исключены из EAM либо заключены в большое смежное пространство. | Очень маленькие пространства и поверхности в настоящее время не поддерживаются, однако и вероятность их влияния на достоверность расчета энергопотребления ничтожно мала. Для настройки зазоров и границ используйте параметры "Разрешение аналитического пространства" и "Разрешение аналитической поверхности". |
| Проемы в криволинейных стенах | Поверхности, содержащие криволинейные стены с проемами Revit, исключаются из EAM. | Проемы в криволинейных стенах в настоящее время не поддерживаются. |
Важное примечание
Особую осторожность следует соблюдать при уменьшении значений аналитического пространства и разрешения поверхности, так как время обработки, необходимое для создания EAM, значительно увеличивается. Этот же эффект, несмотря на увеличение значений этих параметров, помогает значительно сократить время обработки для создания EAM.
Также важно помнить о том, что уменьшение этих значений не обязательно приводит к повышению точности EAM. Например, меньшее значение параметра "Разрешение аналитического пространства" будет означать, что небольшие зазоры, которые могут присутствовать между элементами Revit, могут привести к отсутствию некоторых пространств в EAM. Таким образом, с учетом сложного характера алгоритма рекомендуется поработать с различными значениями в различных моделях, чтобы понять принцип его работы.
Разрешение аналитического пространства
Это основной параметр, влияющий на точность и время обработки EAM. Это значение, по существу, определяет минимальный зазор между элементами Revit, которые должны игнорироваться при идентификации пространств EAM. С учетом особенностей данного алгоритма, максимальное расстояние между элементами Revit, которое может быть проигнорировано при идентификации пространств EAM, в 2 раза превышает значение параметра "Разрешение аналитического пространства". Эту концепцию можно описать следующим образом:
Вид в плане двух стен, ограничивающих внутреннее пространство, с зазором между ними размером X
Если значение параметра "Разрешение аналитического пространства" составляет 1' 6" (48,8 см), то:
- Если X < 1' 6" (48,8 см), то зазор игнорируется и создается пространство EAM.
- Если X > 1' 6" (48,8 см) и < 3' (91,4 см), то зазор может не учитываться.
- Если X > 3' (91,4 см), то зазор не игнорируется и пространство EAM не создается.
Минимальное значение = 6" (15,25 см)
Максимальное значение = 10' (304,8 см)
Разрешение аналитической поверхности
Этот параметр определяет возможность поиска отдельных аналитических поверхностей с помощью алгоритма. Этот параметр должен быть меньше, чем минимальный размер поверхности, которую требуется включить в EAM. Эту концепцию можно описать следующим образом:

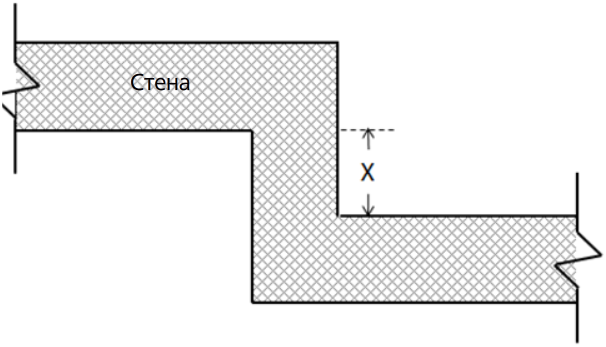

Вид в плане стены с сечением размера
Если значение параметра "Разрешение аналитического пространства" = 1' (30,5 см), то:
- Если X < 1' (30,5 см), то поверхность EAM для этого сечения стены не создается.
- Если X > 1' (30,5 см) и < 2' (61 см), то поверхности EAM в этом разделе стены могут не быть созданы.
- Если X < 2' (61 см), то поверхность EAM для этого сечения стены создается.
Форма и точность аналитической модели энергопотребления
Данный тип автоматического создания EAM из элементов здания и текущие возможности базового алгоритма, форма и точность результирующей геометрии EAM могут сильно отличаться по внешнему виду от стандартной геометрии "замкнутой оболочки", где элементы создаются вручную с помощью традиционных средств и процессов. В зависимости от конфигурации элементов Revit замкнутые оболочки могут создаваться довольно часто. Тем не менее, между поверхностями EAM и изломами кромок в большинстве случаев встречаются зазоры. Данное явление может выглядеть необычно и быть несколько неэффективным с точки зрения моделирования, однако оно не оказывает существенного влияния на достоверность самого расчета энергопотребления, особенно на раннем этапе проектирования.
Кроме того, значения для объема EAM и областей поверхности не точно отражают значение 'true', которое также может определяться по-разному с различными допущениями. Как правило, площади и объемы находятся в пределах примерно 10%, но разница иногда может быть больше. Хотя это может оказывать более существенное влияние на точность расчета энергопотребления, EAM должна быть корректной в большинстве случаев.
Здесь необходимо учитывать фактор баланса времени, необходимого для расчета EAM и требуемой точности. Целью является значительная экономия времени (по сравнению с EAM, созданными вручную) без существенных отступлений от основных геометрических характеристик здания, которые влияют на использование энергии. Обратите внимание на то, что изменение параметров аналитического пространства и разрешения поверхности можно использовать для оптимизации аналитической модели энергопотребления и точности или сокращения времени обработки для создания аналитической модели энергопотребления.
Другие известные проблемы
- Варианты конструкций Revit. Варианты конструкций не поддерживаются, а для расчета энергопотребления в режиме элемента здания может использоваться только главная модель. Любые элементы в варианте конструкции, которые формируют всю оболочку здания, могут привести к "вытеканию" пространств и будут исключены из расчета.
- Элементы помещений/пространств Revit. Несмотря на то, что EAM, созданная из элементов здания, работает независимо от геометрии элемента помещения или пространства, при наличии каких-либо данных, таких как имя помещения или занятость пространства, освещение, оборудование и т. д., она будет использоваться при расчетах энергопотребления. При этом EAM может использовать для одного пространства EAM данные только по одному помещению или объекту пространства Revit.
- Линии-разделители помещений/пространств Revit. При наличии используются для создания отдельных пространств EAM. Однако в настоящее время между смежными пространствами, где имеются линии-разделители, поверхности не создаются. Это означает, что между двумя пространствами моделирование теплопередачи не выполняется. Установка для обоих пространств одинаковых условий и температуры позволяет минимизировать воздействие на достоверность расчета энергопотребления.
- Ограничения DOE2. В проекте Green Building Studio базовый механизм моделирования энергопотребления DOE 2.2 имеет определенные ограничения на количество пространств и поверхностей EAM. Очень большие сложные модели Revit могут превышать эти ограничения.
