Расчет энергопотребления с использованием элементов здания — быстрый запуск

Можно установить элементы здания в качестве основы для создания аналитической модели энергопотребления, используемой в моделировании энергопотребления.

Для улучшения детализации аналитической модели энергопотребления, используемой для моделирования, в параметрах энергопотребления можно добавлять вспомогательную информацию. Например, физические свойства сборки многослойной стены могут быть использованы вместо концептуальных конструкций.

Ниже описаны способы выполнения моделирования энергопотребления для всей модели здания, состоящей из таких элементов здания Revit, как стены, крыши и двери. Используйте их для быстрого создания моделирования по базовой линии, использующего настройки энергопотребления по умолчанию. См. раздел Расчет энергопотребления с помощью элементов здания - подробное описание рабочего процесса , чтобы узнать, как изменить модель энергопотребления элемента здания и его параметры для уточнения анализа.

1.	Войдите в Autodesk 360	Для использования этой функции необходимо выполнить вход в Autodesk 360. Выберите команду "Вход в систему""Вход в Autodesk 360" и введите идентификатор Autodesk и пароль.
2.	Создайте модель здания.	Создайте модель элементов здания.
3.	Установите элементы здания в качестве основы для аналитической модели энергопотребления.	Выберите вкладку "Анализ"панель "Расчет энергопотребления" "Использовать режим элемента здания".

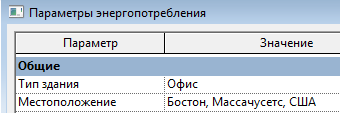

4.	Определите тип и местоположение здания	Выберите вкладку "Анализ"панель "Расчет энергопотребления" panel"Параметры энергопотребления". В диалоговом окне Параметры энергопотребления выполните следующие действия: В поле "Тип здания" просмотрите типы занятости, присвоенные зданиям, и измените их при необходимости. В поле "Местоположение" просмотрите географические местоположения, определенные для проекта, и измените их при необходимости.
5.	Создайте аналитическую модель энергопотребления и запустите моделирование энергопотребления.	Выберите вкладку "Анализ"панель "Расчет энергопотребления" "Запуск моделирования энергопотребления". Выберите в диалоговом окне команду "Создать аналитическую модель энергопотребления" и запустите моделирование.
6.	Проверьте аналитическую модель энергопотребления и продолжите моделирование.	После создания аналитической модели энергопотребления выводится соответствующее уведомление. Нажмите кнопку "ОК" для продолжения моделирования энергопотребления. Для получения сведений о проверке модели энергопотребления и ее ограничениях см. раздел Проверка аналитической модели энергопотребления элемента здания.

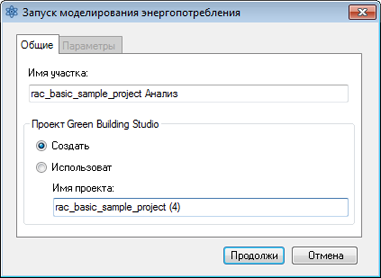

7.	Присвойте имя прогону моделирования и укажите проект Green Building Studio.	В диалоговом окне "Запуск моделирования энергопотребления" укажите имя прогона моделирования, а также определите необходимость создания нового или использования существующего проекта Green Building Studio. Затем нажмите кнопку "Продолжить".
8.	Щелкните имя моделирования.	По завершении расчета появится соответствующее сообщение. Щелкните имя расчета в сообщении для просмотра результатов моделирования. Либо перейдите на вкладку "Анализ"панель "Расчет энергопотребления""Результаты и сравнение" и выберите расчет из дерева проекта.
9.	Просмотрите результаты моделирования.	В диалоговом окне Результаты и сравнение просмотрите результаты расчета. Совет: Используйте вкладку "Параметры" для выбора таблиц, включенных в результаты, а также для настройки отображения данных расчета энергопотребления на вкладке "Результаты".

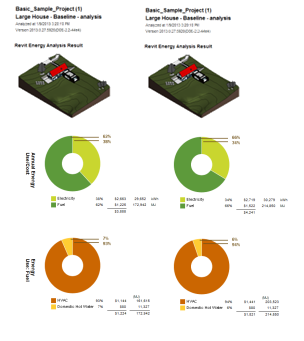

10.	Внесите необходимые изменения, проведите моделирование и сравнение.	При необходимости измените модель здания и параметры энергопотребления. После этого повторите шаги 5-7 для выполнения моделирования измененной модели. Для параллельного сравнения результатов моделирования выберите расчеты и нажмите кнопку "Сравнить" на панели инструментов.
