Импорт стен

Стены можно создать в AutoCAD Architecture, импортировать их в Revit и использовать их как базу при дублировании контуров или воссоздании несущих стен.

Прим.: Если требуется прорисовать или воссоздать стену непосредственно в Revit, следует помнить, что архитектурные объекты строятся от уровня грунта вверх, тогда как несущие объекты прорисовываются сверху вниз. При работе с шаблоном несущих конструкций архитектурные стены не будут отображаться, если не откорректировать соответствующим образом секущий диапазон в виде проекта. Подробные сведения приведены в разделе Секущий диапазон.

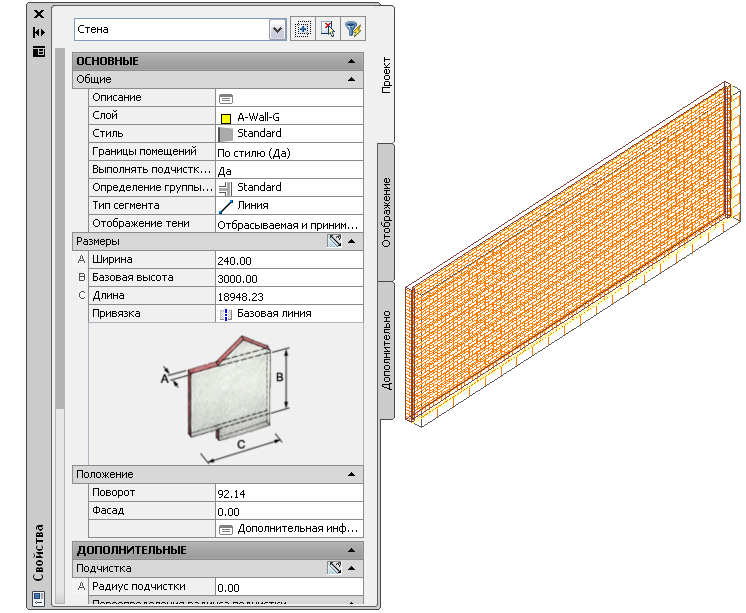

Стена в AutoCAD Architecture

При импорте в AutoCAD Architecture сохраняются следующие свойства стены Revit.

• Описание компонента: список компонентов стены, их материалы и размер

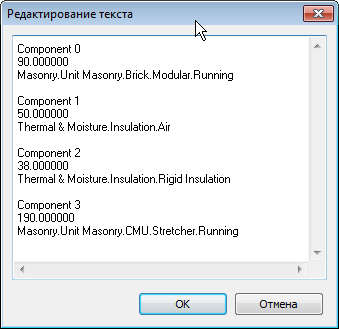

  Список компонентов, материалов и размеров стены AutoCAD Architecture в Revit

• Длина стены
• Ширина стены
• Высота стены
• Имя стиля в AutoCAD Architecture
• Имя типа (стена)

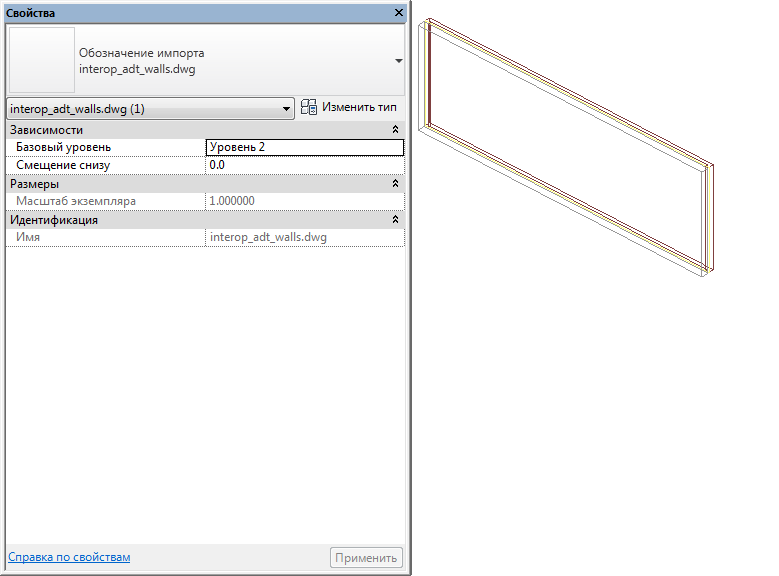

Импортированная стена дополнительно приобретает следующие свойства:

• Нижний (базовый) уровень
• Смещение снизу (базовое смещение)
• Масштаб экземпляра (определяется при импорте)
• Имя экземпляра (имя импортированного файла DWG)

Импорт стен из AutoCAD Architecture

1. Создайте или откройте проект Revit, в который требуется импортировать стены AutoCAD Architecture.
2. В Диспетчере проектов выберите вид, на котором требуется отображать импортированные стены.
3. Выполните импорт чертежа AutoCAD Architecture в Revit, как описано в разделе Импорт и связывание файлов САПР.

   При импорте файла DWG или DXF в Revit можно импортировать все слои, все видимые слои или выбранные слои. После импорта все или некоторые слои можно в любое время удалить из Revit.

   Импортированный чертеж отображается как отдельное обозначение импорта.

4. Для получения дополнительной информации об импортированных объектах выберите обозначение импорта, щелкните вкладку "Изменить | <имя файла>"панель "Импорт экземпляра" ("Запрос") и выберите блоки стен для создания запроса.

   В результате запроса отображается тип объекта, имя блока (совпадающее с именем импортированного чертежа), слой и имя стиля - при наличии у объекта этих свойств.

   Для выхода из режима запроса нажмите клавишу Esc.

   Прим.: Импортированный чертеж можно разнести полностью или частично. Для работы с импортированными несущими объектами выполните частичное расчленение.
5. Выберите вкладку "Изменить | <имя файла>"панель "Импорт экземпляра"раскрывающийся список "Расчленить" ("Частичное расчленение").

   Частичное расчленение импортированного чертежа позволяет отображать свойства отдельного объекта.



   Стена AutoCAD Architecture после частичного разнесения в Revit

6. Для создания несущей стены Revit выберите вкладку "Конструкция"панель "Конструкция"раскрывающийся список "Стена"("Несущая стена").
7. Выберите вкладку "Изменить | Размещение несущей стены"панель "Рисование" ("Выбрать линии").
   Прим.: Вариант "Выбрать грани" преимущественно предназначен для работы с инструментом формообразующих элементов Revit.
8. Наведите курсор на импортированную стену и один раз щелкните кнопкой мыши для размещения несущей стены.
9. При необходимости откорректируйте положение новой стены, чтобы более точно привести ее в соответствие с импортированной стеной.
10. Если чертеж не будет экспортироваться обратно в AutoCAD Architecture и в импортированной геометрии больше нет необходимости, удалите ее одним из следующих способов.
    • Выберите обозначение импорта импортированной стены и нажмите клавишу Delete.
    • Выберите вкладку "Изменить | <имя файла>"панель "Импорт экземпляра" ("Удаление слоев") и удалите все слои стены.
    • Если чертеж был связан с Revit, выберите вкладку "Управление"панель "Управление проектом" ("Диспетчер связей") и выгрузите связанный чертеж из Revit.
      Прим.: При необходимости файл может быть загружен повторно впоследствии.
