Определение альтернативных единиц размера

Альтернативные единицы размера можно просмотреть вместе с основными единицами для всех типов постоянных размеров, а также координат и отметок точек. Например, в случае определения альтернативных единиц размера можно нанести размеры с автоматическим отображением как основных единиц (например, футов и дробных дюймов), так и альтернативных (например, миллиметров).

Чтобы воспользоваться альтернативными единицами размера для определенного типа размеров, например параллельного, измените свойства типа для параллельного размера. Альтернативные единицы отображаются для всех размеров, созданных с использованием данного типа.

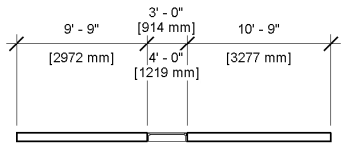

В следующем примере альтернативные единицы указываются для параллельного размера. В свойствах типа определено отображение альтернативных единиц под основными с символом единицы (мм), а также с префиксом и суффиксом (квадратные скобки).

Определение альтернативных единиц размера

1. На панели "Размеры", на вкладке "Аннотации" выберите тип размера, для которого требуется определить альтернативные единицы.
2. На палитре свойств выберите "Изменить тип".
3. В диалоговом окне "Свойства типа" выберите одно из следующих значений параметра "Альтернативные единицы":
   • "Справа" - альтернативные единицы отображаются справа от основных в той же строке.
   • "Ниже" - альтернативные единицы отображаются под основными.
4. Для изменения параметра "Альтернативный формат единиц" нажмите кнопку, чтобы открыть диалоговое окно "Формат", затем измените параметры в соответствии с требованиями и подтвердите изменения кнопкой "ОК".
   1. Снимите флажок "Использовать параметры проекта" (если он установлен).
   2. Из раскрывающегося списка "Единицы" выберите требуемые единицы.
   3. Из раскрывающегося списка "Округление" выберите нужное значение. Если выбрано "Пользовательское", введите значение в текстовом поле "Величина округления".
   4. Выберите обозначение единицы в меню (если оно существует).
   5. Установите флажок "Не выводить нули в начале числа", чтобы отключить отображение нулей в таких размерах, как 0' 6". Этот параметр доступен, только если выбрана единица измерения "Футы и дробные дюймы".
5. Кроме того, можно ввести значения "Префикс альтернативных единиц" и "Суффикс альтернативных единиц".

   Например, можно настроить вывод альтернативных единиц в квадратных скобках: [1200 мм]

Примечания

• Если выбран параметр "Показать высоту проема" (только для типов размеров "Параллельные", "Линейные" и "Длина дуги"), то альтернативные единицы отображаются для высоты вертикального и горизонтального проемов, где это возможно.
• В случае координат точек при активированном параметре "Включать отметку" альтернативные единицы также отображаются для отметок.
• В случае высотных отметок альтернативные единицы отображаются как для верхней, так и для нижней отметок.
• Если для размера указан текст равенства (РВ) или формула равенства, альтернативные единицы не отображаются.
