Символ якоря служит для обозначения закрепленного элемента в размерной цепочке с установленной зависимостью равенства между сегментами. Значок якоря указывает, какой элемент остается неподвижным при перемещении выбранного элемента.
- Постройте размерную цепочку.
- В области рисования выберите размер и щелкните на значке
для установки зависимости равенства. - Выберите любой из элементов, на который ссылается размер, кроме того, который требуется закрепить.
Пример

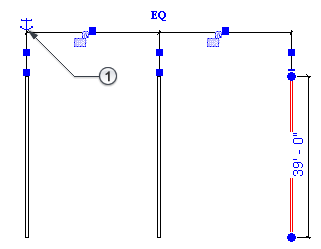

На следующем изображении показан размер равенства, при этом выбранный элемент окрашен в красный цвет, а обозначение якоря
находится рядом с размером.
- Щелкните на символе якоря и удерживайте кнопку мыши нажатой. Появляется вспомогательная линия якоря.
- Перетащите символ якоря к элементу, который требуется зафиксировать.
- Переместите любой из незакрепленных элементов.
Элемент, помеченный символом якоря, перемещаться не будет.
Прим.: При выборе элемента со значком якоря это действие приведет также к перемещению якоря.
