Редактирование области подрезки

Используйте области подрезки для скрытия частей модели на виде.

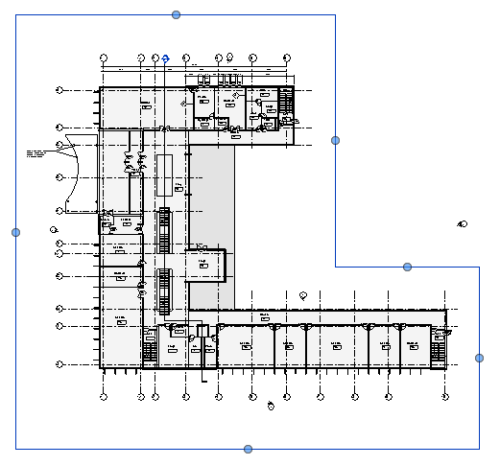

Области подрезки могут быть прямоугольной или непрямоугольной формы.

1. В виде плана, фасада или разреза выберите область подрезки и перейдите на вкладку "Редактировать изменения" | <тип вида>панель "Режим " "Редактировать подрезку".



2. Внесите в область обрезки необходимые изменения с помощью инструментов на панелях "Изменить" и "Рисование". Измените существующие линии или удалите линии для получения эскиза необходимой формы.
3. По завершении изменений выберите "Выход из режима редактирования".

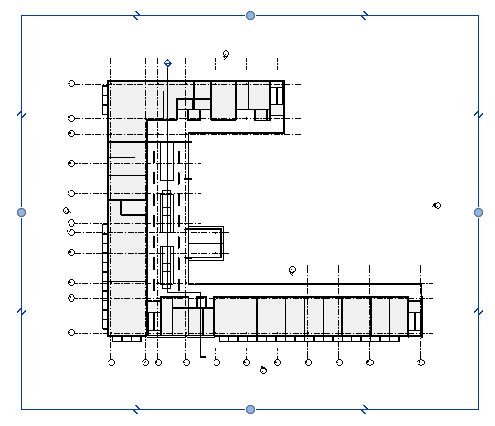

Прим.: Если требуется восстановить отредактированную подрезку до прямоугольной формы, выберите ее и нажмите кнопку "Редактировать изменения" | <тип вида>панель "Режим" "Восстановить подрезку".
