Деколь можно разместить в 2D-виде или в ортогональном 3D-виде.
- В проекте Revit откройте 2D вид или ортогональный 3D вид.
Вид должен содержать плоскую или цилиндрическую поверхность, на которой можно размещать деколи. Размещать деколи в 3D видах в перспективе невозможно.
- Выберите вкладку "Вставка"
панель "Связь"раскрывающийся список "Деколь"
("Разместить деколь"). Если в текущем проекте нет деколей, откроется диалоговое окно "Типы деколей", в котором необходимо создать тип деколей. См. раздел Создание типа деколей.
- В списке "Выбор типа" выберите тип деколей для размещения на виде.
- Если требуется изменить физический размер деколи, введите на панели параметров значения "Ширина" и "Высота". Для сохранения пропорций ширины и высоты установите флажок "Сохранить пропорции".
- В области рисования щелкните на плоской поверхности (например, поверхности стены или крыши) или на цилиндрической поверхности, на которой требуется разместить деколь.
Деколь отображается в виде заполнителя во всех невизуализированных видах, как показано на рисунке. При наведении курсора мыши на деколь или при ее выборе деколь отображается в виде прямоугольника с крестовиной. Подробное изображение деколи является видимым только на визуализированных изображениях.
- После размещения деколи можно продолжить процесс размещения дополнительных деколей такого же типа. Для размещения другой деколи выберите ее в списке типов, а затем щелкните в требуемом месте расположения в модели здания.
- Чтобы закрыть инструмент "Деколь", дважды нажмите Esc.

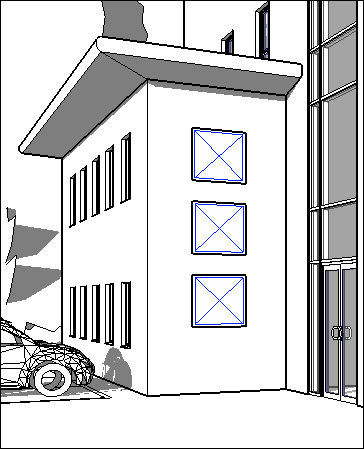

3D вид с заполнителями для деколей
