Просмотр эффектов поворота в различных видах.
Точка цели задает ось вращения для 3D-вида. 3D-вид можно вращать вокруг оси, изменяя уровень камеры и точку фокуса. Можно расположить все открытые виды мозаикой, чтобы иметь возможность наблюдать за эффектом вращения на различных видах.
- Откройте 3D-вид и один или несколько других видов, которые будут использоваться для наблюдения за вращением.
- Выберите вкладку "Окна"
панель "Окна"
("Мозаика"). - Щелкните правой кнопкой мыши на имени 3D-вида в Диспетчере проектов и выберите "Показать камеру" из контекстного меню.

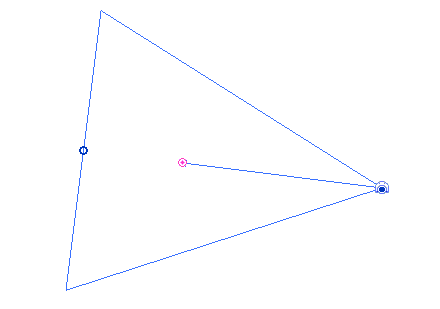

Камера для 3D-вида в перспективе

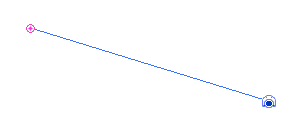

Камера для ортогонального 3D-вида
Точка фокуса обозначается синей окружностью, а точка цели — розовой точкой.
- Перетащите камеру для изменения ее уровня. Перетащите синюю окружность для изменения положения точки фокуса относительно оси вращения (точки цели).
