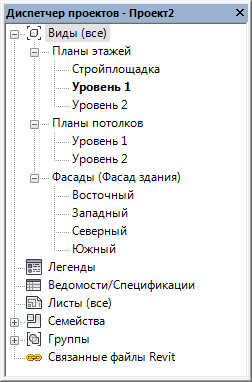

В Диспетчере проектов отображается логическая иерархия всех видов, спецификаций, листов, групп и других элементов текущего проекта. Разворачивая категории, можно получить доступ к их вложенным элементам.
Для открытия Диспетчера проектов перейдите на вкладку "Вид"
панель "Окна"раскрывающийся список "Пользовательский интерфейс""Диспетчер проектов" или щелкните правой кнопкой мыши в любом месте окна приложения и выберите команду "Обозреватели""Диспетчер проектов".
В Диспетчере проектов можно выполнить поиск записей, используя диалоговое окно "Поиск в Диспетчере проектов". Щелкните правой кнопкой мыши в Диспетчере проектов и выберите команду "Поиск", чтобы открыть это диалоговое окно.
Для изменения местоположения окна Диспетчера проектов перетащите его заголовок. Для изменения его размера перетащите край окна Диспетчера. Измененный размер и положение Диспетчера проектов сохраняется и восстанавливается при следующем запуске приложения.
Способ организации видов в Диспетчере проектов можно изменить.
Виды, спецификации, листы
| Цель | Действия |
|---|---|
| Открытие вида | Дважды щелкните мышью на имени вида, либо щелкните имя правой кнопкой мыши и из контекстного меню выберите "Открыть". Имя активного вида выделяется полужирным шрифтом. |
| Добавление вида на лист | Перетащите имя вида на имя листа, либо на лист в области рисования. Кроме того, можно щелкнуть правой кнопкой мыши имя листа и выбрать в контекстном меню команду "Добавить вид". В диалоговом окне "Виды" выберите вид и нажмите кнопку "Добавить вид на лист". После выполнения одного из этих действий лист становится активным в области рисования, и на нем появляется видовой экран для добавленного вида. Видовой экран перемещается вместе с курсором. Когда видовой экран окажется в требуемом положении, для его размещения нужно щелкнуть мышью. |
| Удаление вида с листа | Следует щелкнуть правой кнопкой мыши на имени вида, расположенного под именем листа, и из контекстного меню выбрать "Удалить с листа". |
| Создание нового листа | Щелкните правой кнопкой мыши категорию "Листы" и выберите в контекстном меню команду "Новый лист". |
| Копирование вида | Щелкните правой кнопкой мыши на имени вида и из контекстного меню выберите "Копирование вида" "Копировать". |
| Копирование вида с детализацией | Щелкните правой кнопкой мыши на имени вида и из контекстного меню выберите "Копирование вида" "Копировать с детализацией". Вместе с видом копируются такие присущие видам элементы, как компоненты узлов и размеры. Этот инструмент доступен для планов, фрагментов, проекционных видов и разрезов. Копировать фрагменты из планов нельзя. |
| Переименование видов и спецификаций | Щелкните имя вида правой кнопкой мыши и выберите команду "Переименовать" или выберите вид и нажмите клавишу F2. |
| Переименование листа | Щелкните имя листа правой кнопкой мыши и выберите команду "Переименовать" или выберите лист и нажмите клавишу F2. |
| Закрытие вида | Щелкните правой кнопкой мыши имя вида и выберите в контекстном меню команду "Закрыть". |
| Удаление вида | Щелкните правой кнопкой мыши имя вида и выберите в контекстном меню команду "Удалить". |
| Изменение свойств | Щелкните имя вида и измените свойства на палитре свойств. |
| Разворачивание и сворачивание категорий в Диспетчере проектов | Для разворачивания категории щелкнуть на значке "+", а для сворачивания — на значке "-". Для навигации по структуре Диспетчера проектов можно использовать клавиши со стрелками. |
| Поиск опорных видов | Щелкните правой кнопкой мыши имя вида и выберите в контекстном меню команду "Найти опорные виды". |
Группы
| Цель | Действия |
|---|---|
| Размещение экземпляра группы на виде | В категории "Группы" выберите требуемую группу и перетащите ее в область рисования. |
| Изменение группы | Щелкните правой кнопкой мыши на типоразмере в группе и выберите из контекстного меню один из следующих инструментов:
|
| Копирование группы | В категории "Группы" выберите требуемую группу, щелкните правой кнопкой мыши ее имя и выберите в контекстном меню команду "Копировать". В Диспетчере проектов появляется новая группа. |
| Перезагрузка группы | В категории "Группы" выберите требуемую группу, щелкните правой кнопкой мыши ее имя и выберите в контекстном меню команду "Обновить". |
| Переименование группы | Щелкните группу правой кнопкой мыши и выберите команду "Переименовать" или выберите ее и нажмите клавишу F2. |
Связанные файлы
| Цель | Действия |
|---|---|
| Создание новой связи с моделью Revit | Щелкните правой кнопкой мыши категорию "Связанные файлы" и выберите в контекстном меню команду "Создание связи". |
| Диспетчер связей с моделями Revit | Щелкните правой кнопкой мыши категорию "Связанные файлы", выберите в контекстном меню команду "Диспетчер связей" и перейдите на вкладку "Revit". |
| Копирование связанной модели в другой файл проекта | В категории "Связанные файлы" выберите связанную модель, которую требуется скопировать, щелкните правой кнопкой мыши ее имя и выберите в контекстном меню команду "Создать экземпляр". Щелкните мышью в области рисования для размещения нового экземпляра связанной модели. |
| Обновление или выгрузка связанной модели | В категории "Связанные файлы" выберите связанную модель, щелкните правой кнопкой мыши ее имя и выберите в контекстном меню требуемый инструмент для выгрузки или перезагрузки модели. |
Визуализация
| Цель | Действия |
|---|---|
| Визуализация изображения | Выведите на экран 3D вид и выберите вкладку "Вид"панель "Графика" ("Визуализация"). Затем нажмите кнопку "Визуализация" в диалоговом окне "Визуализация". |
| Размещение визуализированных изображений на листах | Перетащите имя визуализированного изображения на лист в области рисования. |
Поиск
Большие сложные проекты могут содержать сотни различных записей в Диспетчере проектов. Для открытия окна "Поиск в Диспетчере проектов" щелкните Диспетчер проектов правой кнопкой мыши и выберите команду "Поиск".
