Создание перекрытия на основе формообразующего элемента-перекрытия

Перекрытия по формообразующим элементам создаются указанием граней перекрытий с помощью инструмента "Перекрытие по граням".

Для использования инструмента "Перекрытие по граням" предварительно следует создать формообразующие элементы - перекрытия. Формообразующие элементы-перекрытия участвуют в расчете площадей этажей в экземпляре формообразующего элемента.

Создание перекрытия на основе формообразующего элемента-перекрытия

1. Откройте вид, в котором отображается формообразующий элемент.
2. Выберите вкладку "Формообразующие и генплан"панель "Модель по граням" ("Перекрытие по граням").
3. В списке типов выберите перекрытие.
4. Также для создания перекрытия по одной грани формообразующего элемента можно выбрать вкладку "Изменить | Разместить перекрытие по граням"панель "Выбрать несколько" ("Выбрать несколько") и отключить этот параметр. (По умолчанию он включен).

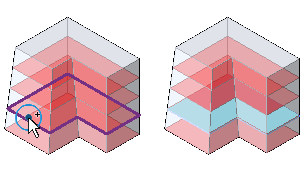

5. Наведите курсор на формообразующий элемент-перекрытие для его выделения.
6. Щелкните, чтобы выбрать формообразующий элемент - перекрытие.

   При снятии флажка "Выбрать несколько" перекрытие немедленно размещается на грани.

7. Если флажок "Выбрать несколько" установлен, выберите несколько формообразующих элементов-перекрытий.
   1. При щелчке невыбранного формообразующего элемента-перекрытия он добавляется в набор выбранных элементов. При щелчке выбранного элемента его выбор отменяется.

      При добавлении формообразующего элемента рядом с курсором отображается знак "+", а при удалении — знак "-".

   2. Для отмены выбора всех элементов и выполнения процедуры выбора заново щелкните вкладку "Изменить | Разместить перекрытие по граням" панель "Выбрать несколько" ("Очистить выбор").
   3. После выбора требуемых формообразующих элементов-перекрытий щелкните вкладку "Изменить | Разместить перекрытие по граням" панель "Выбрать несколько" "Создать перекрытие".
