Построение эскиза балочной системы

Используйте средства построения эскизов для построения периметра балочной системы.

1. Щелкните вкладку "Конструкция"панель "Конструкция" ("Балочная система").
2. Перейдите на вкладку "Изменить | Размещение границы балочной системы"панель "Балочная система" ("Эскиз балочной системы").
3. Щелкните панель "Рисование""Линия" для построения эскиза или панель "Рисование""Выбрать линии" для выбора существующих линий.

   Можно также щелкнуть панель "Рисование""Линия" для построения эскиза или панель "Рисование""Выбрать опоры" для выбора границы балочной системы.

4. На палитре свойств выполните следующие действия.
   • В разделе "Образец" выберите "Тип балки".
   • В разделе "Образец" в поле свойства "Правило компоновки" определите требования к интервалу размещения элементов балочной системы.
   • Если балки создаваемой балочной системы будут скошенными или расположенными на разных уровнях, выберите режим "3D".
5. Нарисуйте или выберите линии, определяющие границу балочной системы.

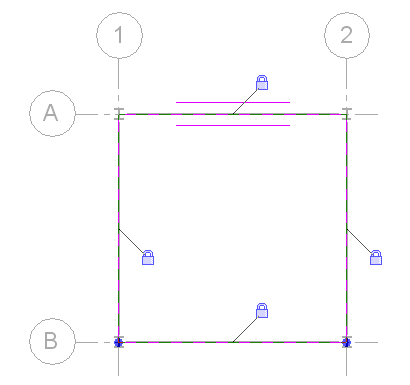

   Связанные зависимостью фиксации с опорами границы балочной системы

6. Щелкните вкладку "Изменить | Создать границу балочной системы"панель "Режим" ("Выход из режима редактирования").

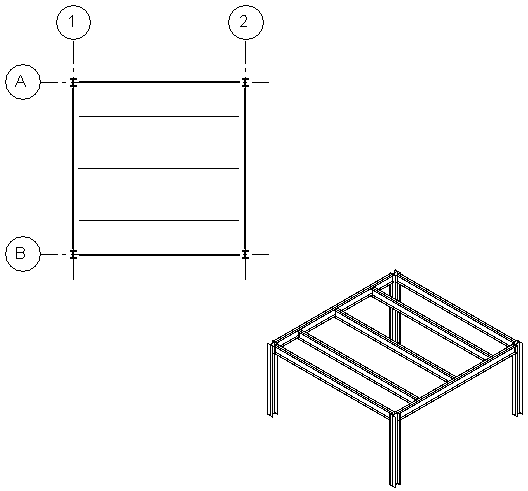

   Вид в плане и 3D вид построенной балочной системы
