Создание автоматической балочной системы

Балочную систему можно создать быстро одним щелчком мыши.

Можно разместить балочную систему одним щелчком мыши при выполнении следующих условий:

• Балочную систему можно создать одним щелчком мыши только на виде в плане или на виде потолка с горизонтальной плоскостью эскиза. Если вид или плоскость эскиза по умолчанию не является уровнем, при выборе команды "Балочная система" осуществляется переход на вкладку "Создать границу балочной системы".
• При отсутствии замкнутого контура, состоящего из предварительно нарисованных опорных элементов (стен или балок) автоматически выполняется переход на вкладку "Создать границу балочной системы".

Прим.: Кривые стены и балки могут участвовать в создании замкнутого контура, но не могут быть элементами балочной системы, определяющими направление.

1. Выберите вкладку "Конструкция"панель "Конструкция" ("Балочная система").
2. Выберите вкладку "Изменить | Создать границу балочной системы"панель "Балочная система" ("Автоматическое построение балочной системы").
3. На палитре свойств выполните следующие действия.
   • В разделе "Образец" выберите "Тип балки".
   • В разделе "Образец" в поле свойства "Правило компоновки" определите требования к интервалу размещения элементов балочной системы.
   • Если балки создаваемой балочной системы будут скошенными или расположенными на разных уровнях, выберите режим "3D".
   Прим.: Чтобы задать уклон трехмерной балочной системы в соответствии со стенами конструкции в проекте, выберите на панели параметров команду "Формирование уклона стенами".
4. (Необязательная операция.) Выберите вкладку "Изменить | Размещение границы балочной системы" панель "Марка" ("Марки при размещении"), после чего в качестве стиля обозначения укажите "Система" или "Каркас".

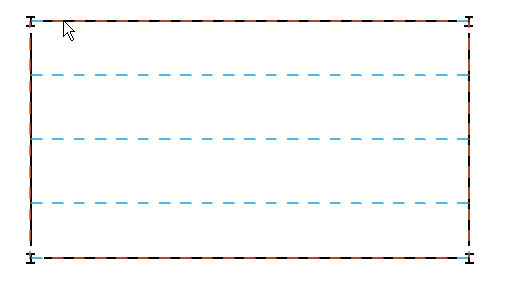

5. Наведите курсор на несущие элементы, к которым требуется добавить балочную систему, и щелкните мышью для ее добавления.

   Прим.: Балочная система принимает направление, параллельное ближайшему выбранному несущему элементу.

   В приведенном выше примере не следует выполнять следующие операции.

   • Строить одну балочную систему для нескольких областей. Балки, пересекающие балочную систему, не разрезают ее; поэтому в балочной системе, перекрывающей несколько квадрантов, не отображались бы пересечения ригелей и балок.
   • Переносить балочную систему из одного квадранта в другой путем копирования/вставки в случае существенных различий по площади, форме и количеству опор.
