Две отдельные топо-поверхности можно объединять в одну.
Этот инструмент удобно использовать для повторного присоединения разделенных поверхностей. Объединяемые поверхности должны перекрываться или иметь общее ребро.
- Перейдите на вкладку "Формообразующие и генплан"
панель "Изменение площадки"
("Объединить поверхности"). - (Необязательно) На панели параметров снимите флажок "Удалить точки на общих ребрах".
Этот параметр позволяет удалять избыточные точки, добавленные после разделения поверхности. Этот параметр установлен по умолчанию.
- Выберите одну топо-поверхность для объединения.
- Выберите вторую топо-поверхность.
Две поверхности объединяются в одну.
Примеры

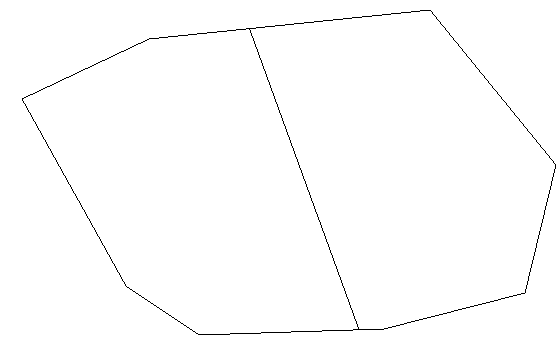

Поверхности, подходящие для объединения

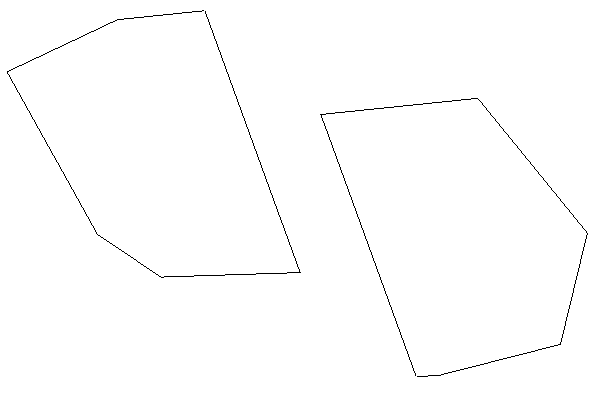

Поверхности, не подходящие для объединения
