Разделение топо-поверхности

Топо-поверхность можно разделить на две отдельные поверхности и редактировать их независимо друг от друга.

Для разделения топо-поверхности на более чем 2 поверхности можно несколько раз воспользоваться инструментом "Разделить поверхность", разделяя каждый фрагмент топо-поверхности требуемым образом.

Для каждой из поверхностей можно задать свои материалы, обозначающие дороги, озера, площадки, холмы и т.п. Также можно удалить целые фрагменты топо-поверхности.

Для удаления ненужных участков топо-поверхности, созданных в импортированном файле, можно воспользоваться инструментом "Разделить поверхность", если импортированный файл заполняет топографически не определенные области нежелательными дефектами.

Прим.: Если в качестве свойства "Стадия сноса" топо-поверхности установлено значение, отличное от "Нет", а затем происходит разделение топо-поверхности, для одной из результирующих поверхностей это значение изменяется на значение "Нет".

Разделение топо-поверхности

1. Перейдите на вид площадки в плане или 3D вид.
2. Выберите вкладку "Формообразующие и генплан"панель "Изменение площадки" ("Разделить поверхность").
3. В области рисования выберите разделяемую топо-поверхность.

   Revit переходит в режим работы с эскизом.

4. Создайте эскиз разделения поверхности.

   Выполните следующие действия.

   1. Выберите вкладку "Изменить | Разделение поверхности"панели "Рисование" ("Выбрать линии") или разделите топо-поверхность с помощью других инструментов рисования эскизов.

      С помощью инструмента "Выбрать линии" невозможно выбрать линии топо-поверхности. Можно выделять другие линии модели, например кромки стены.

   2. Постройте один замкнутый контур без соприкосновения его границ с границами поверхности либо постройте один незамкнутый контур. Оба конца незамкнутого контура должны находиться в пределах поверхности. Никакие части незамкнутого контура не должны пересекаться или совмещаться с границами поверхности.
   3. Щелкните значок ("Выход из режима редактирования").

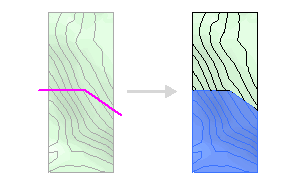

Пример

Пример разделения поверхности
