Создание вертикальной планировки

Для создания вертикальной планировки следует выбрать в качестве топо-поверхности существующую поверхность, относящуюся к текущей стадии.

Revit помечает эту поверхность как снесенную и создает ее копию в тех же границах. Revit обозначает копию поверхность как новую для текущей стадии.

Создание вертикальной планировки

1. Откройте план стройплощадки, на котором отображается топо-поверхность.
2. Выберите вкладку "Формообразующие и генплан"панель "Изменение площадки" ("Вертикальная планировка").
3. Выберите в диалоговом окне "Редактирование вертикальной планировки" один из следующих вариантов:
   • Создать новую топо-поверхность, в точности повторяющую существующую.
   • Создать новую топо-поверхность только на основе точек периметра.
4. Выберите топо-поверхность.

   При редактировании поверхности в Revit включается режим построения эскизов. Он позволяет добавлять или удалять точки, изменять высоту точек или упрощать поверхность.

5. Завершив редактирование, нажмите "Завершить поверхность".

Если переместить вновь созданную вертикальную планировку, исходная поверхность останется на месте. Выберите исходный объект, щелкните правой кнопкой мыши и выберите "Свойства элемента". Обратите внимание, что значением параметра "Стадия сноса" стала текущая стадия.

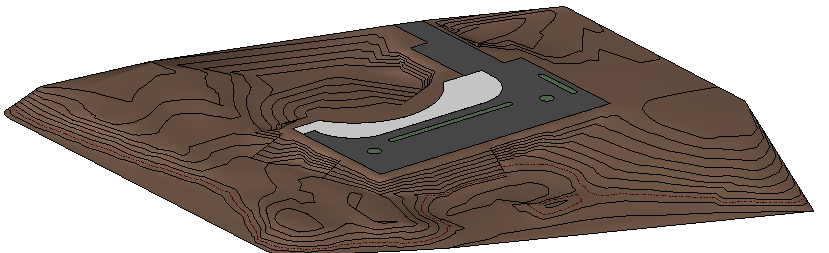

Пример
