Участками топо-поверхности называются области, создаваемые внутри уже существующих топо-поверхностей.
Например, с помощью участков топо-поверхности можно выделить место для парковки на наклонной поверхности, дороге или площадке. Создание участка не приводит к разделению поверхностей. Он лишь определяет поверхность, на которой возможно использование других свойств, например материала.
Создание участка топо-поверхности
- Откройте план стройплощадки, на котором отображается топо-поверхность.
- Перейдите на вкладку "Формообразующие и генплан"
панель "Изменение площадки"
("Участок топо-поверхности"). Revit переходит в режим работы с эскизом.
- Щелкните на значке
(Выбрать линии) или воспользуйтесь другим инструментом работы с эскизами для создания участка топо-поверхности. Прим.: Используйте один замкнутый контур для создания участка топо-поверхности. При создании нескольких замкнутых контуров только первый контур используется для создания участка, а остальные контуры игнорируются.
Изменение границ участка топо-поверхности
- Выберите участок.
- Выберите вкладку "Изменить | Топография"панель "Участок топо-поверхности"
("Редактировать границу"). - Щелкните элемент ("Выбрать линии") или воспользуйтесь другим инструментом для работы с эскизами для создания участка топо-поверхности.
Пример

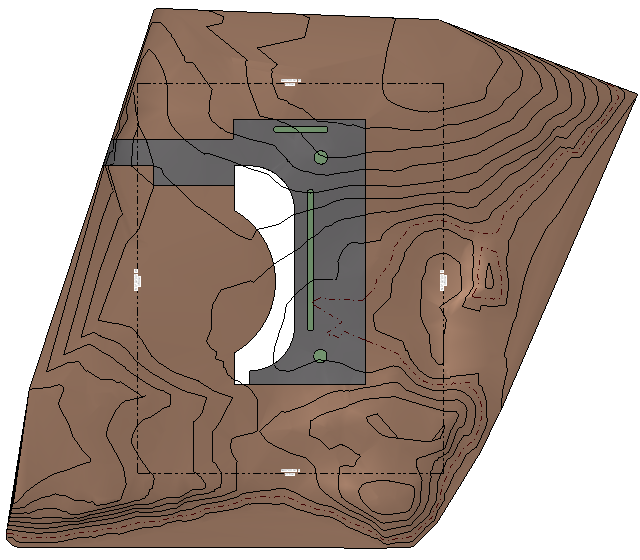

На иллюстрации ниже показана топо-поверхность с участком, окрашенным в серый цвет.
Совет: Участки можно использовать для добавления элементов дороги: разметки парковок, стрелок поворота и знаков для инвалидов. Для упрощения процесса примите компонент узла в качестве шаблона и используйте инструмент "Выбрать линии" в редакторе участков. При необходимости можно заблокировать границы участка топо-поверхности для указанных линий компонента узла. При перемещении компонента узла участок автоматически корректируется.
