Создание перехода в продольном компоненте

Форма перехода определяется начальной фигурой, конечной фигурой и заданной 2D траекторией.

Для получения дополнительной информации об использовании переходов в продольных компонентах в семействах см. раздел Создание геометрии семейства.

Прим.: Сведения о создании семейства формообразующих элементов или семейства компонентов с помощью шаблона адаптивного компонента, например, Generic Model Adaptive.rft, см. в разделе Переходы в продольных компонентах в среде концептуального проектирования.

О переходах в продольных компонентах

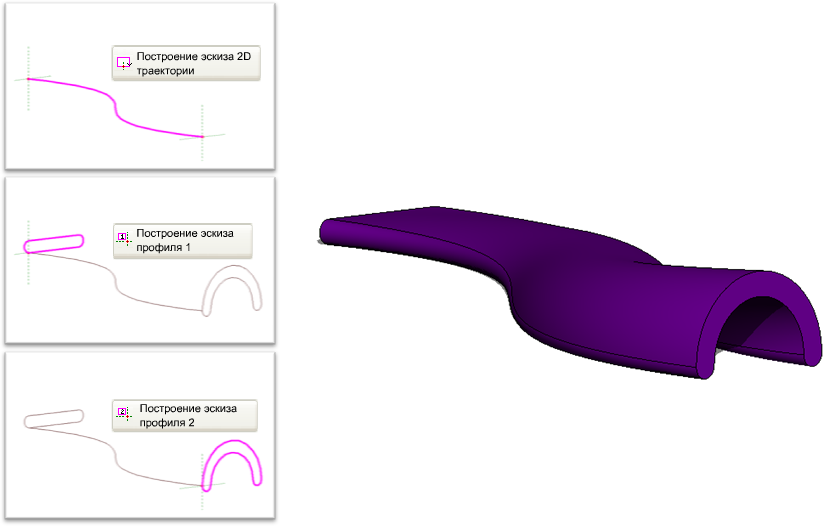

Инструмент "Переход в продольном компоненте" позволяет создать комбинацию 2 разных профилей путем сдвига вдоль некоторой траектории. Форма перехода в продольном компоненте определяется построенной или выбранной 2D траекторией и 2 построенными или загруженными профилями.

Ниже приводится обычная процедура создания перехода в продольном компоненте. Реальные процедуры в некоторых деталях могут варьироваться.

Создание твердотельного или полого перехода в продольном компоненте

1. В редакторе семейств на вкладке "Создание"панель "Формы" выполните одно из следующих действий:
   • Для создания в продольном компоненте твердотельного перехода выберите ("Переход в продольном компоненте").
   • Для создания твердотельного перехода в продольном компоненте выберите раскрывающийся список "Полые формы" ("Полый элемент перехода в продольном компоненте").
2. Задайте траекторию перехода в продольном компоненте.
   Прим.: При необходимости, прежде чем прорисовывать или выбирать траекторию перехода в продольном компоненте, задайте рабочую плоскость. Выберите вкладку "Создание"панель "Рабочая плоскость" ("Установить").

   Выберите вкладку "Изменить | Переход в продольном компоненте"панель "Переход в продольном компоненте" и выполните одно из следующих действий:

   • Щелкните значок ("Эскиз траектории") для построения эскиза новой траектории перехода в продольном компоненте.
   • Щелкните элемент ("Выбрать траекторию") для определения существующих отрезков и ребер для перехода в продольном компоненте.
3. Постройте эскиз траектории или выберите ее.

   Для выбора ребер других твердотельных геометрических элементов, например, элементов выдавливания или перехода, щелкните элемент "Выбрать траекторию". Также можно выбрать существующие линии эскиза с учетом данных в строке состояния. Метод автоматического выбора предусматривает привязку эскизных линий к выбранным геометрическим элементам и позволяет создать 3D траекторию путем рисования ее эскиза в нескольких рабочих плоскостях.

   Прим.: Траектория перехода в продольном компоненте должна состоять только из одного сегмента.
4. Щелкните на панели "Режим" элемент ("Завершить режим редактирования").
5. Загрузите или прорисуйте "Профиль 1".

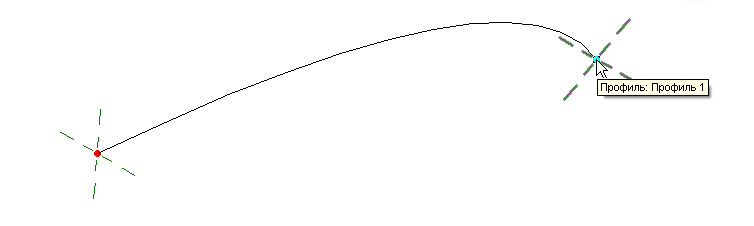

   Выделяется конечная точка профиля 1 на траектории перехода в продольном компоненте.


   • Загрузка профиля:
     1. Выберите вкладку "Изменить | Переход в продольном компоненте"панель "Переход в продольном компоненте" и выберите профиль в раскрывающемся списке "Профиль".

        Если требуемый профиль еще не загружен в проект, щелкните элемент ("Загрузить профили") для его загрузки.

     2. Увеличьте изображение для просмотра профиля.

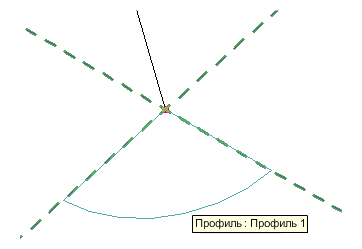

     3. Воспользуйтесь параметрами "Х", "Y", "Угол" и "Развернуть" для корректировки положения профиля.

        Введите значения параметров "Х" и "Y" для задания смещения профиля.

        Введите значение параметра "Угол" для определения поворота профиля. Профиль поворачивается на заданный угол вокруг начала координат профиля. Можно вводить отрицательные значения для поворота в противоположном направлении.

        Установите флажок "Развернуть" для изменения ориентации профиля на противоположную.

     4. Нажмите кнопку "Применить".
   • Построение эскиза профиля:
     1. Убедитесь, что на панели "Переход в продольном компоненте" выбран режим <По эскизу> и щелкните элемент ("Редактирование профиля").
     2. Если отображается диалоговое окно "Переход на другой вид", выберите вид, на котором следует построить эскиз профиля, и нажмите кнопку "ОК".
     3. Для построения эскиза профиля используются инструменты рисования на вкладке "Изменить | Переход в продольном компоненте" > "Редактировать профиль". Профили должны представлять собой замкнутые контуры.
     4. На панели "Режим" щелкните на значке ("Завершить режим редактирования").
6. Выберите вкладку "Редактирование | Переход в продольном компоненте"панель "Переход в продольном компоненте" ("Выбрать профиль 2").
7. Загрузите или постройте эскиз "Профиля 2" с помощью описанных выше операций.
8. Если требуется, отредактируйте соединения вершин. Путем редактирования соединений вершин можно изменять степень закручивания перехода в продольном компоненте. Соединения вершин можно редактировать на видах в плане и 3D видах.
   1. Выберите вкладку "Изменить | Переход в продольном компоненте"панель "Переход в продольном компоненте" и щелкните значок ("Редактировать вершины").
   2. Выберите вкладку "Редактирование вершин"панель "Соединение вершин" и щелкните значок ("Элементы управления на основании") или ("Элементы управления наверху").
   3. В области рисования щелчком на синих элементах управления переместите соединения вершин.
   4. Для создания изгиба перехода в продольном компоненте на панели "Соединение вершин" нажмите ("Скручивание вправо") и ("Скручивание влево").
9. По завершении выберите панель "Режим" ("Завершить режим редактирования").
10. Укажите на палитре свойств свойства перехода в продольном компоненте:
    • Для задания видимости перехода в продольном компоненте в группе "Графика" для параметра "Переопределения видимости/графики" нажмите кнопку "Редактировать" и задайте параметры видимости.
    • Для применения к элементу перехода в продольном компоненте материала по категории в группе "Материалы и отделка" щелкните в поле "Материал", выберите и задайте материал.
    • Для назначения подкатегории для элемента перехода в продольном компоненте выберите подкатегорию в группе "Данные изготовителя" в поле "Подкатегория".
    • Нажмите кнопку "Применить".
