Используйте инструмент "Водосточный желоб" для добавления к крышам, софитам, линиям моделям и лобовым доскам водосточных желобов.
- Выберите вкладку "Архитектура"
панель "Формирование"раскрывающийся список "Крыша"
("Крыша: желоб"). - Выделите горизонтальные кромки крыш, софитов, лобовых досок или линий модели. Щелкните мышью для размещения водосточного желоба. Информация о допустимых опорных элементах отображается в строке состояния.
При последовательном выборе кромок Revit создает один непрерывный водосточный желоб.
- Выберите вкладку "Изменить | Разместить желоб"панель "Размещение"
("Начать водосточный желоб заново") для принятия текущего водосточного желоба и начала построения нового. - Переместите указатель мыши на другую кромку и щелкните для размещения водосточного желоба.
- Для завершения действия команды щелкните на виде вне модели.

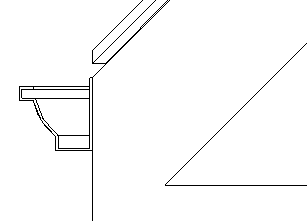

Водосточный желоб на виде в разрезе
